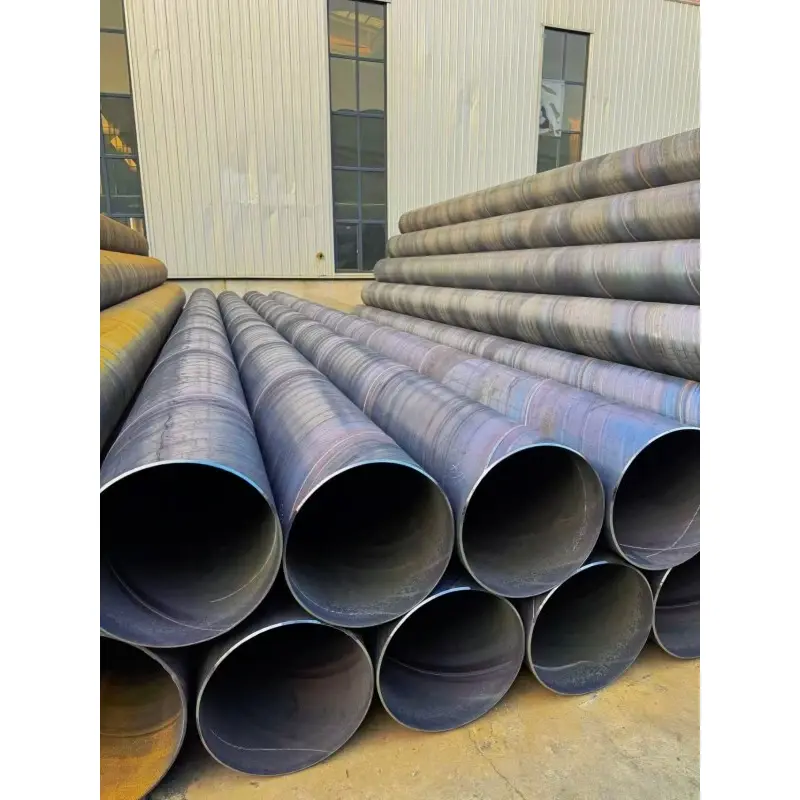

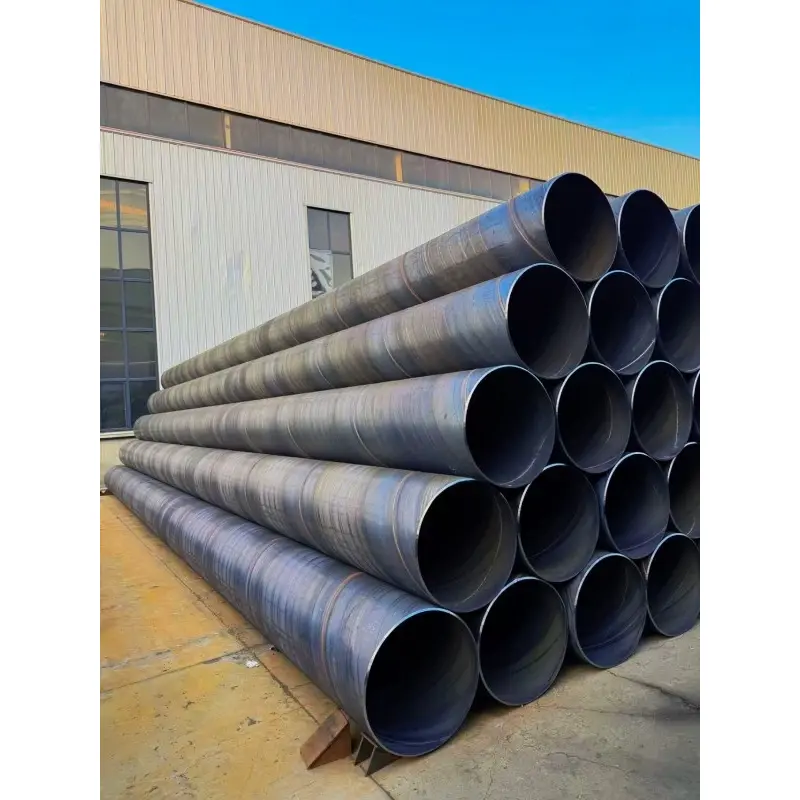

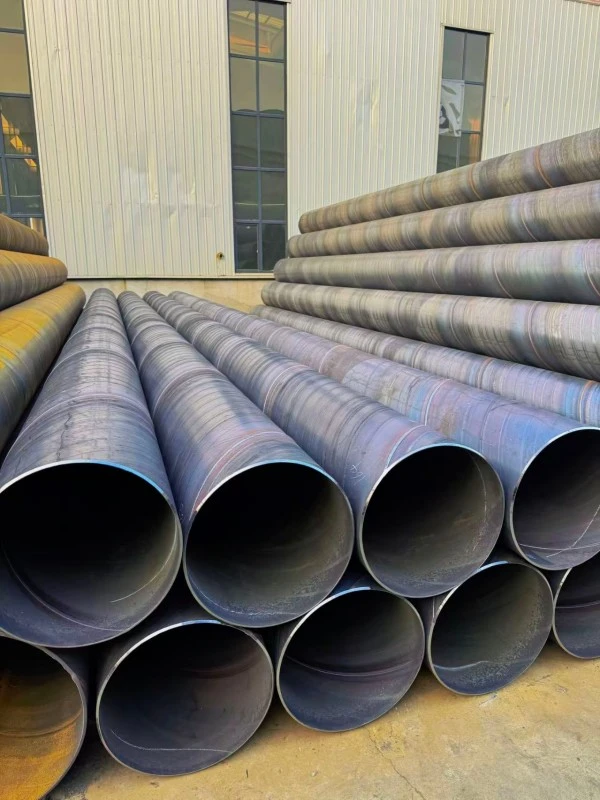

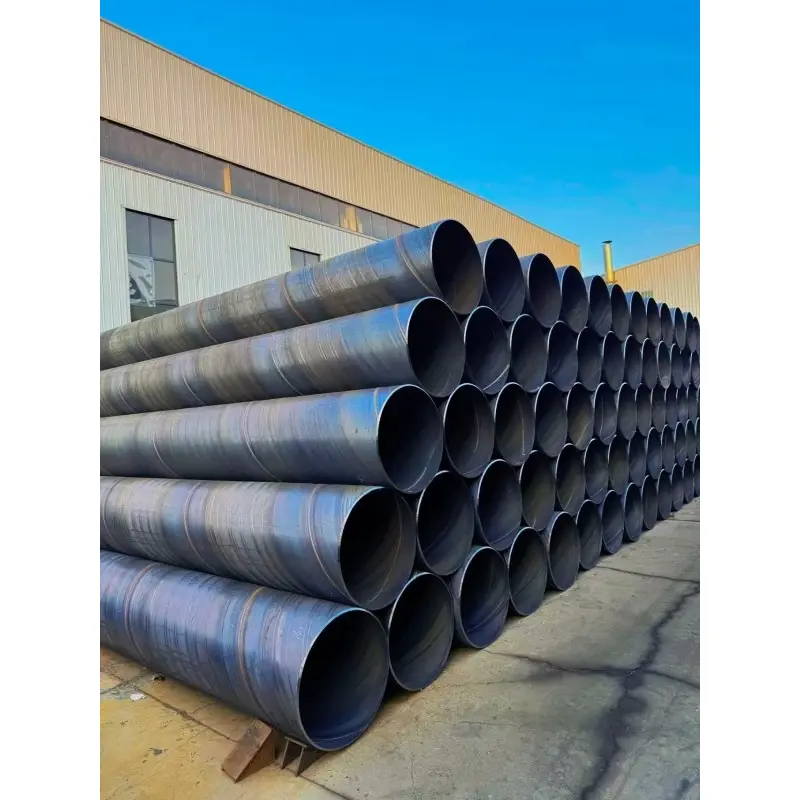

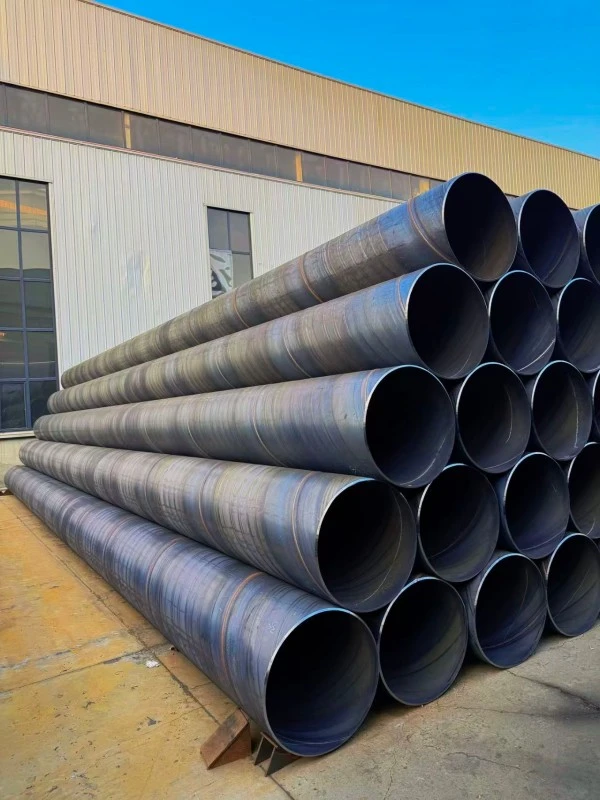

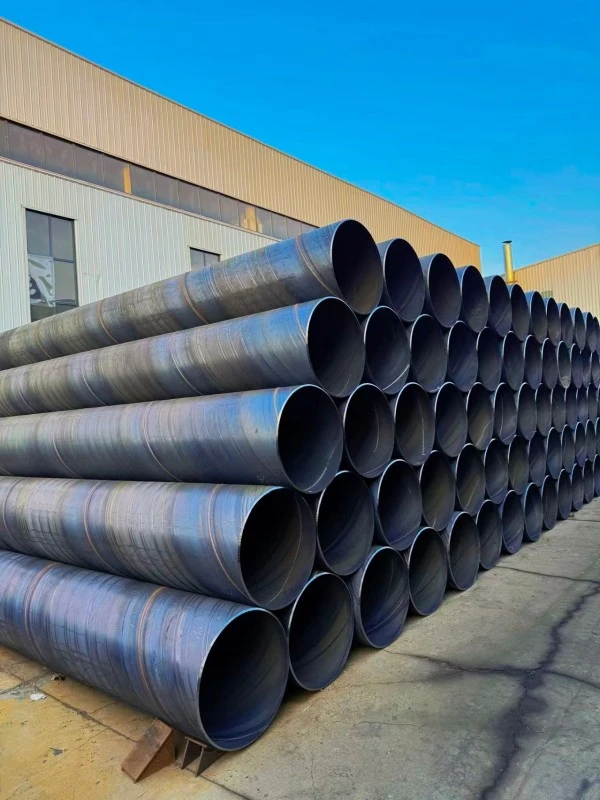

Ohutseinämäinen spiraalihitsattu teräsputki

Ohutseinäinen spiraalihitsattu teräsputki, jota kutsutaan myös Thin Wall SSAW -teräsputkeksi, on eräänlainen spiraalisaumahitsattu teräsputki, joka on valmistettu muodostamalla jatkuvasti kuumavalssattuja teräsnauhoja spiraalimuotoisiksi ja hitsaamalla sisä- ja ulkosaumat kaksipuolisella uppokaarihitsauksella.

Tämän tuotteen pääominaisuuksia ovat ohut seinämän paksuus, suuri halkaisija, kevyt rakenne, korkea materiaalin käyttöaste ja vakaa mekaaninen suorituskyky. Verrattuna paksuseinäisiin kierrehitsattuihin teräsputkiin ohutseinäisiä SSAW-teräsputkia käytetään pääasiassa matalapainesovelluksissa, joissa kevyt rakenne ja taloudellinen käyttö ovat tärkeitä.

Teräsputkiteollisuudessa putket, joiden seinämän paksuus on ≤12 mm ja halkaisija yli DN200, luokitellaan yleensä ohutseinäisiksi kierrehitsatuiksi teräsputkiksi. Yleisesti valittu seinämän paksuus on noin 5 mm DN200-putkille, 5-8 mm DN300-DN800-putkille ja 8-12 mm DN1000- ja sitä suuremmille putkille.

Tärkeimmät tiedot

ZHONGTIANin toimittama ohutseinämäinen spiraalihitsattu teräsputki on saatavana ulkohalkaisijana φ219–φ3620 mm, ja se kattaa DN200–DN3600. Yleisimmin käytetty halkaisijaalue on DN600–DN2000, joka täyttää laajojen kunnallisten ja teollisuuden putkistoprojektien vaatimukset.

Saatavilla olevat seinäpaksuudet ovat 5mm, 6mm, 7mm, 8mm, 10mm ja 12mm. Päämateriaaliluokat ovat Q235B, Q355B ja L245 eri painevaatimusten ja käyttöolosuhteiden mukaan.

Vakioputkipituus on yleensä 6–12 metriä, mutta myös räätälöityjä pituuksia 15–18 metriä voidaan valmistaa projektin vaatimusten mukaan. Tuotteet voidaan valmistaa SY/T 5037-, GB/T 9711.1- ja API 5L PSL1 -standardien mukaisesti.

Normaali työpainealue on 0,6 MPa, 1,0 MPa ja 1,6 MPa, joten ne sopivat matala- ja keskipaineisiin nesteiden kuljetusjärjestelmiin.

Tärkeimmät ominaisuudet

1. Kevyt muotoilu ja tehokas asennus

Pienentyneen seinämän paksuuden ansiosta Thin Wall Spiral Welded Steel Pipe on huomattavasti pienempi paino verrattuna perinteisiin paksuseinäisiin teräsputkiin, joilla on sama halkaisija. Kevyt rakenne vähentää kuljetuskustannuksia, nostovaatimuksia ja asennustyötä suuren putkilinjan rakentamisen aikana.

Pitkän matkan vedensiirtohankkeissa, kunnallisissa putkistojärjestelmissä ja tilapäisissä putkiverkostoissa kevyt rakenne auttaa parantamaan rakentamisen tehokkuutta ja alentamaan projektin kokonaiskustannuksia. Se sopii erityisen hyvin projekteihin, joissa asennusnopeus ja kuljetusmukavuus ovat tärkeitä tekijöitä.

2. Hyvä renkaan jäykkyys ja asettumiskestävyys

Vaikka Thin Wall SSAW Steel Pipe käyttää ohuempaa seinärakennetta, sen kierrehitsattu rakenne tarjoaa luotettavan renkaan jäykkyyden ja muodonmuutoskestävyyden. Kierrehitsaussauma jakaa jännityksen tasaisemmin pitkin putken runkoa, mikä parantaa vastustuskykyä ulkoista painetta, maaperän liikkeitä ja epätasaista pohjan painumista vastaan.

Hautausputkisovelluksissa tämä rakenne auttaa ylläpitämään vakaata suorituskykyä normaaleissa asennusolosuhteissa ja vähentää maan muutosten aiheuttamaa muodonmuutosriskiä.

3. Sileä sisäpinta ja alhainen virtausvastus

The double-sided submerged arc welding process provides stable welding quality and improves the internal surface condition of the pipe. Compared with traditional welded structures, the internal surface of Thin Wall Spiral Welded Steel Pipe has lower flow resistance.

Tämä etu tekee siitä sopivan vesikuljetuksiin, ilmanvaihtojärjestelmiin, pölynpoistoputkiin ja teollisuuskiertojärjestelmiin, joissa tarvitaan tehokasta nesteen tai ilman liikkumista.

4. Taloudellinen halkaisijaltaan suuri putkilinjaratkaisu

Ohutseinämäinen spiraalihitsattu teräsputki tarjoaa taloudellisen ratkaisun halkaisijaltaan suuriin matalapaineisiin putkisovelluksiin. Verrattuna saumattomiin teräsputkiin ja joihinkin suorasaumaisiin hitsattuihin putkiin, kierrehitsatut teräsputket tarjoavat paremman materiaalin hyötysuhteen ja alhaisemmat valmistuskustannukset.

Suurissa infrastruktuuriprojekteissa, joihin liittyy pitkiä putkilinjoja, tämä tuote voi tehokkaasti vähentää teräksen kulutusta, kuljetuskustannuksia ja rakennusinvestointeja säilyttäen samalla luotettavan suorituskyvyn.

5. Luotettava hitsauksen laatu ja tarkastus

ZHONGTIAN Thin Wall SSAW -teräsputki valmistetaan käyttämällä edistynyttä kaksipuolista upotettua kaarihitsaustekniikkaa yhdistettynä tiukoihin laadunvalvontamenettelyihin.

Tuotannon aikana jokaiselle putkelle tehdään mittatarkastus, hitsin laatutarkastus ja hydraulinen painetestaus. Asiakkaiden vaatimusten mukaan ultraäänitestausta ja röntgentarkastusta voidaan soveltaa hitsauksen suorituskyvyn tarkistamiseen ja tuotteen vakaan laadun varmistamiseksi.

6. Joustava suuren halkaisijan valmistuskyky

Yksi ohutseinäisten spiraalihitsattujen teräsputkien tärkeimmistä eduista on sen kyky saavuttaa suuri läpimitta tuotanto spiraalimuovaustekniikan avulla.

Saumattomiin teräsputkiin verrattuna kierrehitsattuja teräsputkia voidaan valmistaa halkaisijaltaan suurempina, mikä parantaa tuotannon joustavuutta ja materiaalitehokkuutta. Tämä tekee niistä soveltuvia suuriin vesisuunnittelu-, kunnallisinfrastruktuuri- ja teollisuusputkiprojekteihin.

Tuotesovellukset

1. Kunnallinen vesihuolto- ja viemäriputki

Ohutseinämäinen spiraalihitsattu teräsputki on laajalti käytössä kunnallisissa vesihuolto- ja viemäröintijärjestelmissä, mukaan lukien kaupunkien vedensiirtoputket, sadevesien viemäriverkostot, viemäriputket ja vedenkiertoprojektit.

Suuren halkaisijansa, kevyen rakenteensa ja taloudellisten kustannustensa ansiosta tämäntyyppinen SSAW-teräsputki tarjoaa tehokkaan ratkaisun pitkän matkan kunnalliseen putkistojen rakentamiseen. Se voi vähentää asennuksen hankaluuksia täyttäen samalla suurten nestemäärien kuljetuksen vaatimukset.

2. Teollisuuden ilmanvaihto- ja pölynpoistojärjestelmät

Ohutseinäistä SSAW-teräsputkia käytetään yleisesti teollisuuden ilmanvaihtojärjestelmissä, tehtaan pakoputkissa, pölynkeräysjärjestelmissä ja ilmansyöttöverkoissa.

Sen suuri halkaisija ja sileä sisäpinta auttavat vähentämään ilmavirran vastusta ja parantamaan kuljetustehokkuutta. Se sopii tehtaisiin, työpajoihin ja teollisuustiloihin, jotka vaativat luotettavia ilmanvaihto- ja pölynpoistoratkaisuja.

3. Maatalouden kastelu- ja vesitekniikka

Ohutseinämäinen spiraalihitsattu teräsputki soveltuu maatalouden kastelujärjestelmiin, vesisäiliöiden kuljettamiseen, tulvien torjuntaan ja muihin matalapaineisiin vesirakennusprojekteihin.

Halkaisijaltaan suuri rakenne mahdollistaa tehokkaan vedensiirron pitkiä matkoja, kun taas kevyt rakenne auttaa vähentämään asennus- ja kuljetuskustannuksia raskaampiin teräsputkiratkaisuihin verrattuna.

4. Väliaikaiset putkiverkot

Kevyiden ominaisuuksiensa ja kätevän asennuksensa ansiosta Thin Wall Spiral Welded Steel Pipeä käytetään usein tilapäisiin putkisovelluksiin, mukaan lukien rakennustyömaan vesihuolto, väliaikaiset viemärijärjestelmät ja lyhytaikaiset suunnitteluprojektit.

Pysyviin putkistoratkaisuihin verrattuna se tarjoaa etuja kustannusten hallinnassa, asennusnopeudessa ja joustavuudessa, kun putkistoja on siirrettävä tai poistettava projektin päätyttyä.

5. Kevyet rakennesovellukset

Ohutseinämäinen spiraalihitsattu teräsputki voidaan käyttää myös kevyissä rakennesovelluksissa, kuten suurissa kasvihuoneen perustuksissa, tukipilareissa, väliaikaisissa tuissa ja teollisuuden apurakenteissa.

Se soveltuu kuitenkin pääasiassa ei-kantaviin sovelluksiin, eikä sen pitäisi korvata raskaita rakenneteräsputkia projekteissa, jotka vaativat suurta mekaanista lujuutta tai äärimmäisiä kuormitusolosuhteita.

6. Matalapaineinen teollisuusnesteen kuljetus

Ohutseinämäistä SSAW-teräsputkea voidaan käyttää matalapaineisiin teollisuuden nesteiden kuljetusjärjestelmiin, mukaan lukien kiertovesiputket, lämmityshaaraputket ja yleinen teollisuuden nesteiden kuljetus.

Sovelluksissa, joissa käyttöpaine on alle 1,6 MPa, tämä tuote tarjoaa käytännöllisen tasapainon suorituskyvyn, asennuksen tehokkuuden ja projektikustannusten välillä.

Valmistusprosessi

1. Teräskelojen valmistelu ja reunan käsittely

Thin Wall Spiral Welded Steel Pipe -putken tuotanto alkaa korkealaatuisista kuumavalssatuista teräskeloista. Teräskelat kelataan auki, tasoitetaan ja prosessoidaan reunajyrsinnällä, jotta varmistetaan tarkat muovausmitat ja vakaat hitsausolosuhteet.

Raaka-aineiden asianmukainen valmistelu auttaa parantamaan putkien tarkkuutta, hitsauksen yhtenäisyyttä ja tuotteen yleistä luotettavuutta.

2. Spiraalimuodostusprosessi

Valmistuksen aikana prosessoitu teräsnauha menee muovauslaitteistoon ja muotoillaan jatkuvasti kierreputkirakenteeksi suunnitellun muovauskulman mukaisesti.

Spiraalimuovausteknologian avulla valmistajat voivat valmistaa suurihalkaisijaisia ​​teräsputkia joustavilla eritelmillä säilyttäen samalla tehokkaan materiaalin käytön.

3. Kaksipuolinen upotettu kaarihitsaus

Sisä- ja ulkopuoliset spiraalisaumat hitsataan kaksipuolisella upokaarihitsaustekniikalla.

Tämä hitsausmenetelmä tarjoaa syvän tunkeutumisen, vakaan hitsauslujuuden ja hyvän mekaanisen suorituskyvyn. Hitsausprosessi varmistaa, että spiraalisauma kestää normaalit käyttöpaineet ja käyttöolosuhteet.

4. Tuhoamaton testaus ja laaduntarkastus

Hitsauksen jälkeen Thin Wall SSAW Steel Pipe käy läpi tiukat tarkastusmenettelyt, mukaan lukien ultraäänitestaus, röntgentarkastus, mittamittaus ja hitsin laadun tarkastus.

ZHONGTIAN noudattaa valvottuja tarkastusmenettelyjä varmistaakseen, että jokainen putki täyttää asiakkaiden lujuuden, tarkkuuden ja luotettavuuden vaatimukset.

5. Hydraulisen paineen testaus

Valmiille putkille suoritetaan hydraulinen testaus paineenkestävyyden ja vuotokyvyn tarkistamiseksi.

Putket testataan tietyissä paineolosuhteissa, mikä varmistaa luotettavan toiminnan veden ja muiden matalapaineisten nesteiden kuljetuksen aikana.

6. Leikkaus, pinnoitus ja loppukäsittely

Tarkastuksen jälkeen putket leikataan asiakkaan toivoman pituuden mukaan ja valmistetaan toimitusta varten.

Eri sovellusympäristöjen mukaan ZHONGTIAN voi tarjota räätälöityjä pinnansuojaratkaisuja, mukaan lukien epoksipinnoite, IPN8710-pinnoite ja 3PE-korroosionestopinnoite.

Vertailu muihin teräsputkiin

1. Ohutseinämäinen spiraalihitsattu putki vs. paksuseinämäinen spiraalihitsattu putki

Ohutseinämäiset spiraalihitsatut teräsputket on suunniteltu pääasiassa matalapainesovelluksiin, joiden seinämän paksuus on yleensä 5–12 mm, kun taas paksuseinäisiä kierrehitsattuja teräsputkia käytetään korkeampaan paineeseen ja raskaampiin rakennesovelluksiin.

Verrattuna paksuseinäisiin kierrehitsattuihin putkiin ohutseinäiset tuotteet tarjoavat pienemmän painon, helpomman asennuksen ja paremman kustannustehokkuuden, kun taas paksuseinäiset putket tarjoavat korkeamman paineenkestävyyden vaativiin ympäristöihin.

2. Ohutseinämäinen spiraalihitsattu putki vs. suorasaumahitsattu putki

Verrattuna suoriin hitsattuihin putkiin Thin Wall SSAW Steel Pipe -putkella on etuja suurihalkaisijaisen tuotantokapasiteetin ja valmistuksen joustavuuden suhteen.

Spiraalihitsattujen teräsputkien halkaisijat voivat olla yli φ3000 mm, kun taas suorasaumaputkien halkaisija on yleensä rajoitetumpi. Siksi ohutseinämäinen spiraalihitsattu teräsputki valitaan usein suuriin vesisuunnittelu- ja kunnallisiin putkistoprojekteihin.

3. Ohutseinämäinen spiraalihitsattu putki vs. saumaton teräsputki

Saumattomiin teräsputkiin verrattuna Thin Wall Spiral Welded Steel Pipe tarjoaa paremman kustannustehokkuuden halkaisijaltaan suuriin matalapaineisiin sovelluksiin.

Saumattomia teräsputkia käytetään pääasiassa korkeapaine- ja erikoissovelluksissa, kun taas kierrehitsatut putket sopivat paremmin infrastruktuuriprojekteihin, jotka vaativat suurta halkaisijaa, taloudellista kuljetusta ja tehokasta asennusta.

Korroosionesto ja käyttöikä

1. Haudatun vesiputken suojaus

Maanalaisiin vesihuolto- ja viemäröintisovelluksiin Thin Wall Spiral Welded Steel Pipe voidaan käsitellä epoksikivihiilitervapinnoitteella tai IPN8710 korroosionestopinnoitteella.

Sopivissa asennusolosuhteissa odotettu käyttöikä voi olla noin 15-20 vuotta riippuen maaperän ympäristöstä ja kunnossapito-olosuhteista.

2. Sisäilmanvaihtojärjestelmän suojaus

Sisäilmanvaihto-, poisto- ja teollisuusilmakuljetusjärjestelmissä pintasuojaukseen kuuluu yleensä ruosteenestopinnoite tai kylmäsinkitty käsittely.

Tämä suojausmenetelmä tarjoaa riittävän korroosionkestävyyden sisäympäristöihin ja voi saavuttaa noin 10–15 vuoden käyttöiän.

3. Korkean vaatimuksen maanalainen putkisuojaus

Projekteihin, jotka vaativat vahvempaa korroosionkestävyyttä, Thin Wall SSAW Steel Pipe voidaan toimittaa 3PE-korroosionestopinnoitteella.

Kolmikerroksinen polyeteenipinnoitejärjestelmä tarjoaa tehostetun suojan kosteutta, maaperän korroosiota ja ulkoisia ympäristötekijöitä vastaan, ja sen mahdollinen käyttöikä on 25–30 vuotta sopivissa olosuhteissa.

Valintaopas

1. Valitse Käyttöpaineen mukaan

Ohutseinäisen spiraalihitsatun teräsputken valinnassa tulee ensin ottaa huomioon putkiston käyttöpaine.

Sovelluksiin, joissa käyttöpaine on ≤1,6 MPa, ohutseinäiset spiraalihitsatut teräsputket ovat yleensä sopivia. Korkeampiin, yli 2,5 MPa:n paineisiin olosuhteisiin suositellaan paksuseinäisiä kierrehitsattuja teräsputkia tai muita erittäin lujia putkiratkaisuja.

2. Valitse halkaisijan ja seinän paksuuden mukaan

Tarvittava seinämän paksuus tulee valita putken halkaisijan, käyttöolosuhteiden ja asennusympäristön mukaan.

Esimerkiksi DN600-putkistojen seinämäpaksuus on yleensä 6–8 mm, DN1000-putkistojen seinämäpaksuus on yleensä 8–10 mm ja halkaisijaltaan DN1500 tai sitä suuremmat putkistot vaativat yleensä 10–12 mm:n seinämän paksuutta.

3. Valitse Materiaalilaadun mukaan

Q235B valitaan yleisesti yleisiin matalapaineisiin putkisovelluksiin sen tasapainoisen suorituskyvyn ja kustannusedun vuoksi.

Q355B sopii suurempaa lujuutta vaativiin projekteihin, kun taas L245:tä käytetään yleisesti putkikuljetussovelluksissa, joissa vaaditaan erityisiä materiaalistandardeja.

4. Sovelluksia ei suositella

Ohutseinämäistä spiraalihitsattua teräsputkea ei suositella korkeapaineisiin öljy- ja kaasuputkiin, korkean lämpötilan höyryjärjestelmiin, raskaisiin kantaviin paaluihin tai erittäin syövyttävissä kemiallisissa ympäristöissä.

Näihin sovelluksiin asiakkaiden tulee valita teräsputket, joilla on korkeampi paineluokitus, vahvemmat mekaaniset ominaisuudet tai erikoistunut korroosionkestävyys.

Miksi valita ZHONGTIAN ohutseinämäinen spiraalihitsattu teräsputki?

1. Ammattimainen teräsputkien valmistuskyky

ZHONGTIAN on ammattimainen ohutseinämäisten spiraalihitsattujen teräsputkien valmistaja ja toimittaja Kiinassa, joka tarjoaa räätälöityjä SSAW-teräsputkiratkaisuja kansainvälisille asiakkaille.

Ammattimaisella tuotantokokemuksella ja kypsillä valmistusprosesseilla ZHONGTIAN tukee erilaisia ​​suunnitteluprojekteja, mukaan lukien kunnallinen infrastruktuuri, teollisuusputkistot ja vesiliikennejärjestelmät.

2. Räätälöidyt tuoteratkaisut

ZHONGTIAN voi tarjota räätälöityjä ratkaisuja projektin vaatimusten mukaan, mukaan lukien putken halkaisija, seinämän paksuus, pituus, materiaaliluokka ja korroosionestokäsittely.

Tämän joustavuuden ansiosta asiakkaat voivat hankkia sopivia ohutseinäisiä SSAW-teräsputkituotteita erilaisiin käyttöympäristöihin.

3. Tiukka laadunvalvontajärjestelmä

Raaka-aineiden tarkastuksesta lopputuotteen testaukseen ZHONGTIAN soveltaa tiukkoja laadunhallintamenettelyjä koko tuotantoprosessin ajan.

Jokainen putki on valmistettu valvotulla hitsaustekniikalla, tarkastusmenettelyillä ja testausstandardeilla vakaan laadun ja luotettavan suorituskyvyn varmistamiseksi.

FAQ

1. Voidaanko ohutseinämäistä spiraalihitsattua teräsputkea käyttää kasvihuonerakenteissa?

Ohutseinämäistä spiraalihitsattua teräsputkea voidaan käyttää suurten kasvihuoneiden perustuksiin tai tukipilareihin, joissa tarvitaan halkaisijaltaan suurempi rakennetukea.

Tavallisissa kasvihuoneen rungoissa käytetään kuitenkin yleensä pienempiä galvanoituja pyöreitä putkia tai soikeita putkia, koska ne ovat kevyempiä, helpompia asentaa ja taloudellisempia tavallisiin kasvihuonerakennuksiin.

2. Mitä eroa on ohutseinäisellä SSAW-teräsputkella ja galvanoidulla putkella?

Ohutseinäinen SSAW-teräsputki on suunniteltu pääasiassa halkaisijaltaan suuriin matalapaineisiin nesteiden kuljetukseen ja kevyisiin rakennesovelluksiin.

Galvanoidut putket ovat yleensä halkaisijaltaan pienempiä putkia, joita käytetään vesijärjestelmissä, rakennustelineissä, kasvihuonerakenteissa ja yleisissä rakennussovelluksissa. Nämä kaksi tuotetta palvelevat eri teknisiä tarkoituksia.

3. Muotoutuuko ohutseinämäinen spiraalihitsattu teräsputki helposti?

Hyväksytyllä ohutseinämäisellä spiraalihitsatulla teräsputkella on riittävä rengasjäykkyys ja muodonmuutoskestävyys, kun se on oikein valittu ja asennettu.

Normaaleissa maanalaisissa tai maanpäällisissä käyttöolosuhteissa putki voi säilyttää vakaan suorituskyvyn. Sitä ei kuitenkaan saa käyttää suunnitellulla painealueella tai raskaassa kuormituksessa ja erittäin syövyttävässä ympäristössä.
