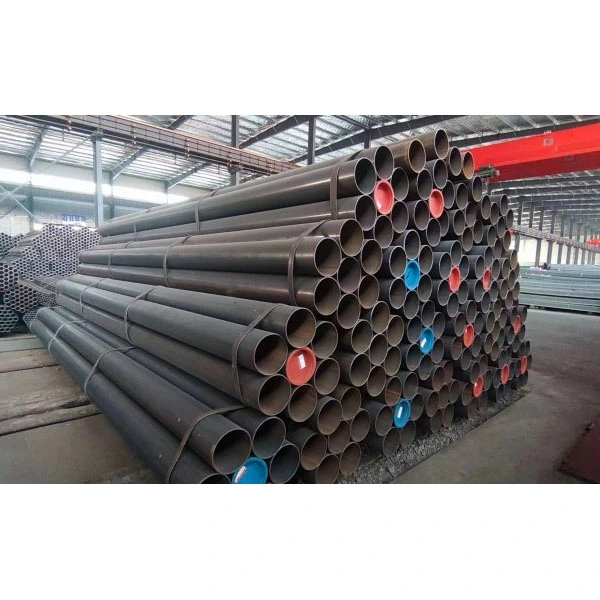

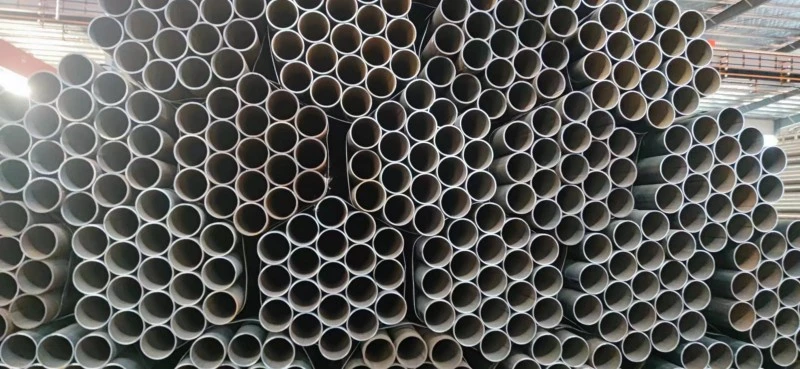

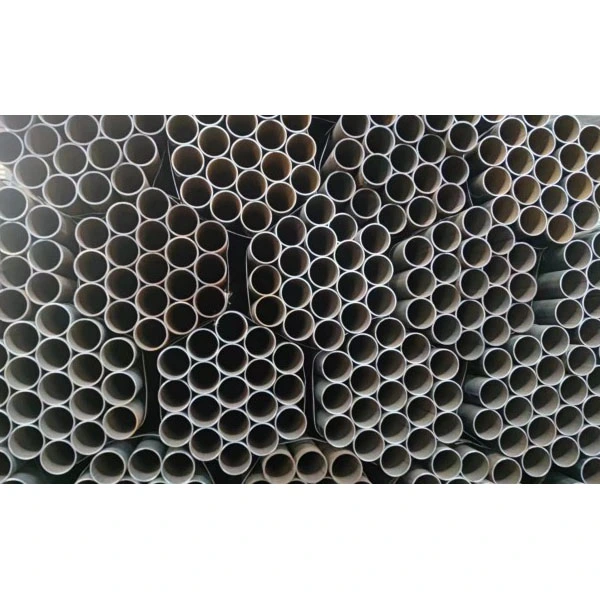

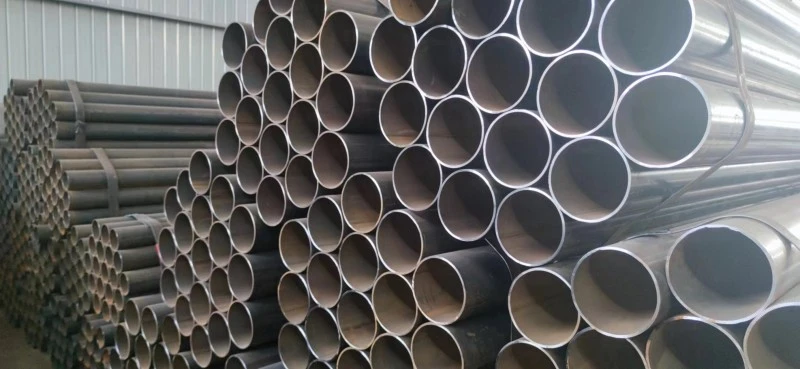

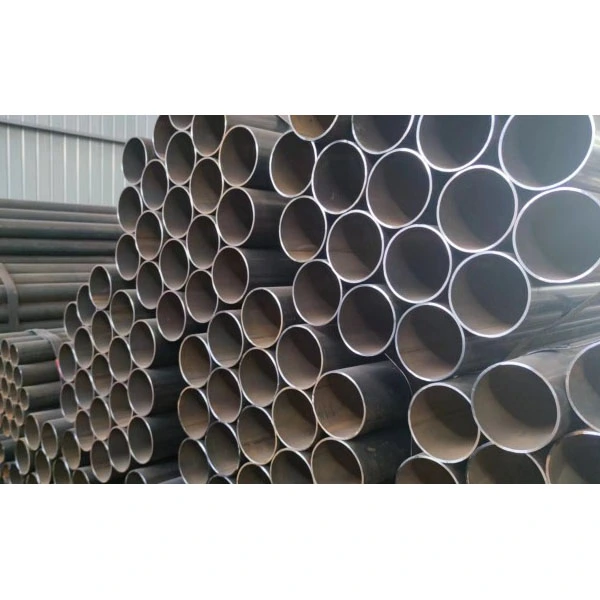

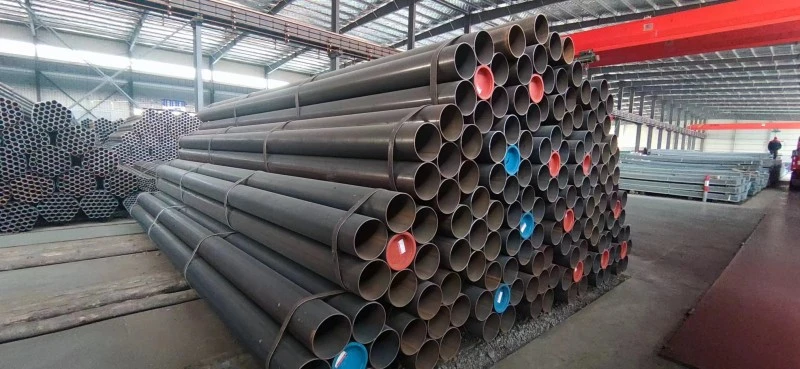

Paksu seinämä pitkittäinen hitsattu teräsputki

Zhongtian paksuseinäistä pitkittäishitsattua teräsputkia käytetään avainaloilla, kuten kemiantekniikassa ja meritekniikassa. Noudatamme tiukasti EEAT 2.0 -standardia hyödyntäen kypsää tuotteiden laatua, todistettua projektikokemusta ja kattavia teknisiä palveluita tarjotaksemme luotettavia putkiratkaisuja maailmanlaajuisille asiakkaille.

Perusmääritelmät ja tekniset tiedot

1. Tuotteen määritelmä

- Paksuseinäiset putket: Seinämän paksuus ≥ 8 mm

- Erittäin paksuseinäiset korkean lisäarvon putket: seinämän paksuus ≥ 25 mm

- Halkaisijaalue: Ulkohalkaisija 219–2500 mm (päävirran tekniset tiedot 610–1420 mm)

- Seinän paksuusalue: 6-60 mm

- Vakiopituus: 12 metriä, muokattavissa 18 metriä ja enemmän ultrapitkät putket

2. Yleisesti käytetyt materiaalit

- Hiiliteräs: Q235B, Q355B/C/D/E, sopii yleisiin rakenteisiin ja tavanomaisiin työolosuhteisiin

- Putkiteräs: L245–L555, API 5L X42–X80, ensisijaisesti korkeapaineiseen öljyn ja kaasun kuljetukseen

- Seosteräs: 16Mn, ASTM A106 Gr.B, sopii korkeisiin lämpötiloihin ja korkeapaineisiin käyttöympäristöihin

3. Standardit

- Kotimaiset standardit: GB/T 9711, GB/T 3091, SY/T 5037

- Kansainväliset standardit: API 5L, ASTM A53, EN 10217

Kaksipuolinen upotettu kaarihitsaus (LSAW): pääprosessi suurihalkaisijaisille paksuseinäisille putkille

1. Raaka-aineen valinta: Käytetään keskipaksuja teräslevyjä, jotka ovat läpäisseet vikatunnistuksen ja joiden levypaksuus on 6–60 mm.

2. Teräslevyn reunan jyrsintä: Hitsausviistot koneistetaan levyjen reunoihin hitsin tunkeutumisen ja hitsauksen laadun varmistamiseksi.

3. Reunan esitaivutus: Teräslevyn molemmat puolet on esitaivutettu halkeilun välttämiseksi muotoilun jälkeen.

4. Muovausprosessi (kolme yleistä menetelmää)

- JCOE-muovaus: J-tyypin, C-tyypin ja O-tyypin vaiheittainen leimaus valmistuu peräkkäin, soveltuu putkille, joiden halkaisija on 406–1626 mm ja seinämänpaksuus 6–40 mm, mikä tarjoaa korkean kustannustehokkuuden ja vakaan laadun.

- UOE-muovaus: Ensin U-muotoinen leimaus, sitten O-muotoinen saumaliitos ja lopuksi halkaisijan mekaaninen laajennus. Tämä johtaa optimaaliseen pyöreyteen ja tarkkuuteen, ja sitä käytetään laajalti avainprojekteissa, kuten suurjännitejohdoissa, jokien ylityksissä ja syvänmeren operaatioissa. Edustava erittely: teräslaatu X80, ulkohalkaisija 1422 mm × seinämän paksuus 32,1 mm.

- RBE rullamuovaus: Jatkuva rullamuovaus soveltuu halkaisijaltaan pienille ja keskikokoisille putkille, jotka sopivat sekä vakio- että paksuseinäisille tuotteille ja tarjoavat erinomaisen tuotantotehokkuuden.

5. Hitsaus: Käytetään monilankaista kaksipuolista uppokaarihitsausta (yleensä nelilankahitsausta). Hitsausvirta on 800-1200A, jännite 28-36V ja hitsausnopeus 0,8-1,2 m/min. Kaikille hitseille tehdään 100 % ultraääni (UT) + radiografinen (RT) virheiden havaitseminen vikojen, kuten halkeamien ja epätäydellisen sulautumisen, poistamiseksi.

6. Jälkihoito

- Lämpökäsittely: Normalisointi- ja karkaisukäsittelyt poistavat putken jäännösjännityksen ja parantavat yleistä sitkeyttä.

- Viimeistely: oikaisu, leikkaus, viisto ja täysimittainen tarkastus.

- Hydrostaattinen testaus: Vakiopainetesti (10 MPa, 30 minuuttia) vuotojen välttämiseksi.

- Korroosiosuojaus: 3PE-korroosionesto, epoksijauhemaalaus, kuumasinkitys jne., Soveltuu hautautuneisiin ja syövytteisiin ympäristöihin.

Korkeataajuinen vastushitsaus (ERW): aputuotantoprosessi

Tätä prosessia käytetään pääasiassa halkaisijaltaan pienten ja keskisuurten putkien valmistukseen, jotka soveltuvat halkaisijaltaan 20–610 mm ja seinämänpaksuuksille 1,2–12,7 mm. Se tarjoaa korkean tuotantotehokkuuden, hallittavat kustannukset, jatkuvat ja tasaiset hitsit, vähemmän vikoja ja erinomaiset tiivistysominaisuudet.

Suorituskyvyn perusedut

1. Korkea lujuus ja korkea paineenkestävyys

Paksu seinämäinen pitkittäishitsattu teräsputki perustuu paksuseinäiseen rakenteeseensa ja korkealaatuisiin raaka-aineisiinsa, ja sen myötölujuus on vähintään 235 MPa ja teräslaatu X80 saavuttaa 555 MPa. Sen painealue on 10–30 MPa, ja sen iskunkestävyys ja muodonmuutosten kesto on erinomainen, ja se täyttää korkeapaineisten ja raskaiden sovellusten vaatimukset.

2. Vakaa ja luotettava hitsin laatu

Kaksipuolisella uppokaarihitsauksella saavutetaan syvä tunkeutuminen hitsauskertoimella 1,0; suurtaajuinen vastushitsaus tarjoaa erinomaisen tiivistyksen. Molemmat prosessit soveltuvat syttyvien ja räjähtävien väliaineiden kuljettamiseen.

3. Korkea mittatarkkuus

Ulkohalkaisijan poikkeama ≤ ±1 % putken halkaisijasta, seinämän paksuuden poikkeama ≤ ±12,5 % seinämän paksuudesta, elliptisyys ≤ 0,5 % putken halkaisijasta. Sen pyöreys ja suoruus ovat spiraalihitsattuja putkia parempia, mikä johtaa parempaan soveltuvuuteen paikan päällä tapahtuvaan asennukseen.

4. Merkittävä kokonaiskustannusetu

Suurille tuotteille, joiden halkaisija on ≥325 mm, tuotantotehokkuus on paljon korkeampi kuin saumattomien teräsputkien, mikä vähentää kokonaiskustannuksia 30–50 %. Verrattuna spiraalihitsattuihin putkiin, sillä on suurempi aksiaalinen lujuus, lyhyemmät hitsaussaumat ja pienempi vikariski, joten se on suositeltava valinta pitkän matkan voimajohtoihin.

5. Laaja valikoima käyttöolosuhteita

Se kestää ympäristöjä välillä -40 ℃ - 450 ℃, samalla kun sillä on erinomainen väsymis- ja korroosionkestävyys, mikä tekee siitä sopivan erilaisiin ankariin ympäristöihin, kuten syvään mereen, ikiroutaan ja kemialliseen korroosioon.

Pääsovellusalueet

1. Öljyn ja kaasun kuljetus: öljyn ja maakaasun korkeapaineiset runkoputket, kaupunkien korkeapainekaasuputkiverkostot (teräslaatujen X70 ja X80 yleiskäyttö)

2. Power Energy: Voimalaitosten kiertovesiputket, rikinpoistoputket, jauhetun hiilen kuljetusputket, lämpövoimakattiloiden kokoojat, vesivoimaloiden paineteräsputket

3. Kemiallinen jalostus: korkean lämpötilan ja korkean paineen prosessiputket, syttyvien ja räjähtävien väliaineiden kuljetusputket, jätevedenkäsittelyputket

4. Rakennuksen teräsrakenteet: Siltojen kantavat paaluperusputket, suuret rakennuspilarit, paaluperustuksen teräsvaipat, suojatunnelikotelot

5. Meritekniikka: Offshore-lauttavaipat, merenalaiset putkistot, satama- ja laituripaaluperustukset

6. Kunnallinen suunnittelu: korkeapaineiset lämmitysputkiverkot, laajamittaiset vesihuolto- ja viemäröintiprojektit sekä vedenpoistohankkeet, integroidut putkistorakenteiden putkistot

Todellinen tapaus: Jangtse-joen suojatunneliprojekti

Zhongtian toimitti X80-luokan Φ1422 × 32,1 mm UOE-prosessissa kaksipuolista upotettua kaarihitsattua paksuseinäistä pitkittäishitsattua teräsputkea länsi-idän kaasuputkilinjan avainprojektiin – Jangtse-joen suojatunneliprojektiin. Tämä projekti sijaitsee monimutkaisella geologisella alueella, ja se vaati putkia, joilla on korkea paineenkesto ja yksiosainen pituus jopa 18 metriä (erittäin pitkä, erittäin paksu seinä). Kaikille tuotteille tehtiin täydelliset ultraääni-, radiografiset ja hydrostaattiset testit, ja hitsausvirheiden havaitsemisnopeus oli 99,8 %. Tämä projekti varmisti täysin Zhongtian Pipesin vakauden ja luotettavuuden pitkän matkan, korkeapaineisissa ja jokien ylittävissä suurissa projekteissa.

Laadunvalvonta- ja testausstandardit

1. Tuhoamaton testaus: 100 % hitsauksista tehtiin ultraääni+radiografiatestauksella, joka pystyi havaitsemaan vikoja, joiden halkaisija on vastaavasti 2 mm, kontrolloimalla tarkasti halkeamia, sulautumisen puutetta ja muita ongelmia.

2. Mekaanisten ominaisuuksien testaus: Veto-, alhaisen lämpötilan isku (-20 ℃ iskunkestävyys ≥ 34 joulea), taivutus- ja tasoitustestit suoritettiin erä kerrallaan.

3. Mittojen tarkastus: Jokaisen putken ulkohalkaisija, seinämän paksuus, soikeus, suoruus ja viisteen mitat tarkastettiin.

4. Hydrostaattinen testaus: Painetestaus suoritettiin tiukasti alan standardien mukaisesti; putkia pidettiin kelvollisina, jos niissä ei ollut vuotoa tai plastista muodonmuutosta.

FAQ

Kysymys 1: Kuinka tehdä ero paksuseinäisen pitkittäishitsatun teräsputken ja ohutseinäisen suorasauman hitsatun putken välillä?

V: Teollisuus käyttää seinämän paksuutta ytimen luokituskriteerinä: Putket, joiden seinämän paksuus on ≥ 8 mm, ovat paksuseinäisiä hitsattuja putkia, joista ≥ 25 mm ovat erittäin paksuseinäisiä hitsattuja putkia, joita käytetään enimmäkseen korkeassa paineessa ja raskaassa kuormituksessa; putket, joiden seinämäpaksuus on < 8 mm, ovat ohutseinäisiä hitsattuja putkia, joita käytetään yleisesti matalapaineisiin nesteiden kuljetukseen ja tavalliseen rakennerakenteeseen ja joiden lujuus ja paineenkesto ovat suhteellisen alhaiset.

Kysymys 2: Miksi suorasaumainen upotettu kaarihitsattu putki on parempi kuin kierrehitsattu putki suurjänniterunkojohtoprojekteissa?

V: Suorasaumassa upotetussa kaarihitsatussa putkessa on vain yksi lyhyt hitsisauma, mikä parantaa aksiaalista lujuutta ja vakaampaa pyöreyttä ja yleistä laatua; kun taas kierrehitsatussa putkessa on pidempi hitsisauma, mikä lisää vikojen todennäköisyyttä, ja se soveltuu vain keski- ja matalapaineisiin olosuhteisiin ja tavallisiin rakenneprojekteihin. Siksi suorasaumainen upotettu kaarihitsattu putki on suositeltava korkeajännitteisille pitkän matkan runkojohdoille.

Q3: Mitä arvovaltaisia ​​pätevyyksiä Zhongtianin paksuseinäisellä pitkittäishitsatulla teräsputkella on?

V: Tuotteemme noudattavat tiukasti yleisiä kotimaisia ​​ja kansainvälisiä standardeja, kuten API 5L, GB/T 9711 ja ASTM A53, ja niillä on myös asiaankuuluvat sertifikaatit, kuten CE ja ISO. Laillisena toimittajana ja valmistajana Kiinassa tuotantolaitoksemme toteuttavat täysin EEAT 2.0 -laatujärjestelmän, ja tuotteillamme on täydellinen pätevyys, joka täyttää useiden kansainvälisten suunnitteluprojektien käyttövaatimukset.
