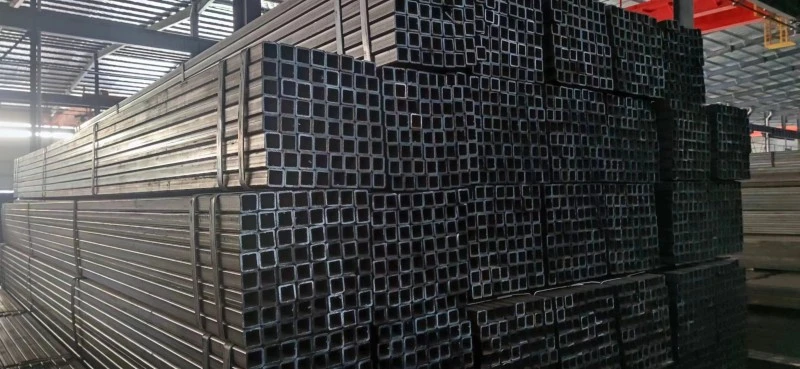

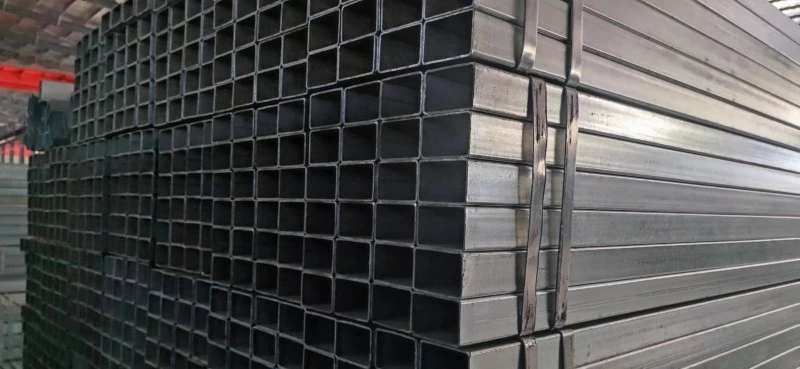

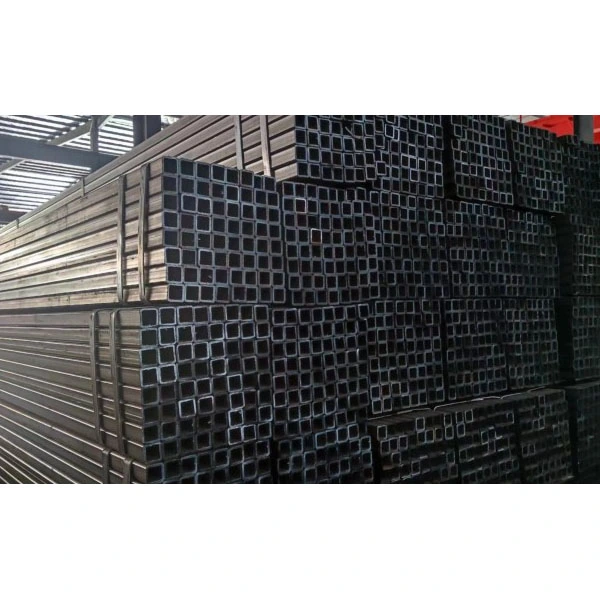

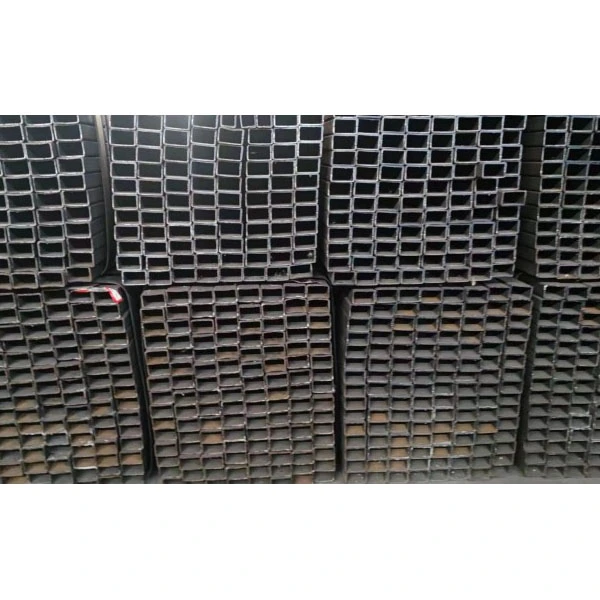

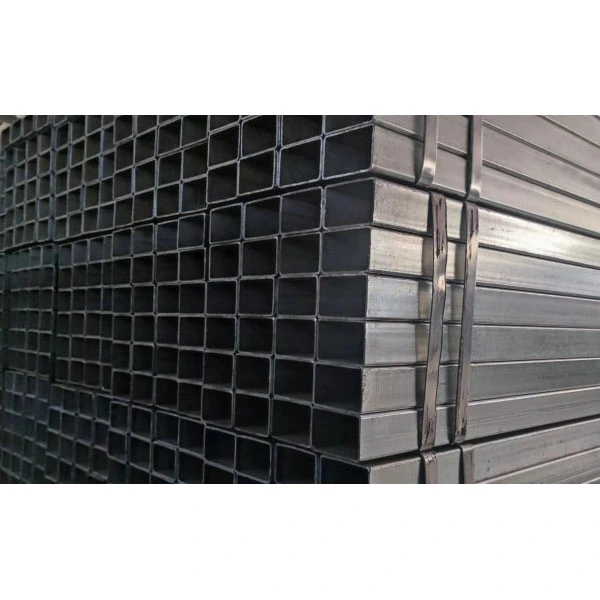

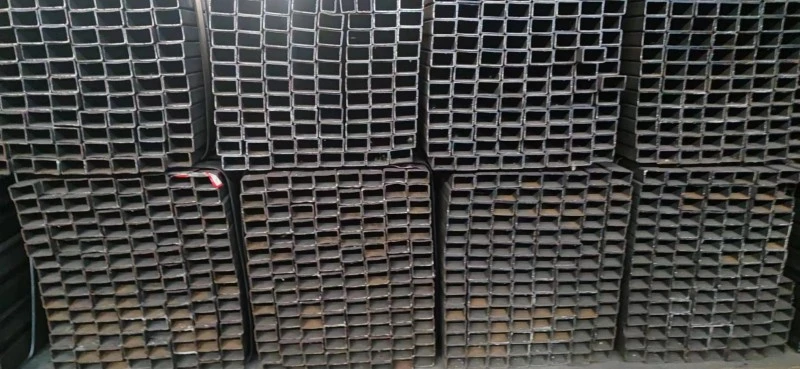

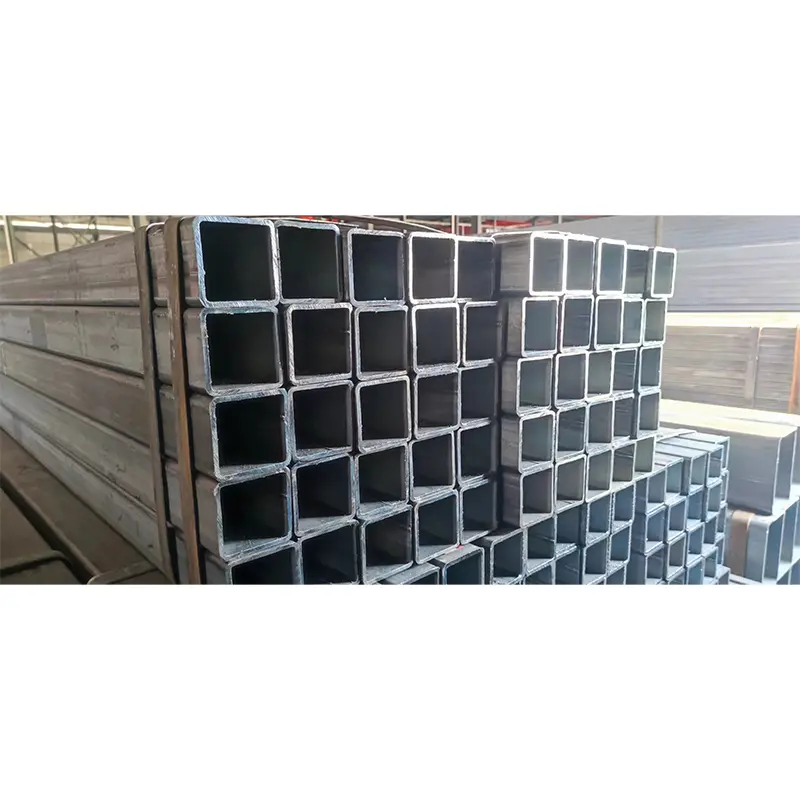

Suorakaiteen muotoinen ja neliömäinen teräsputki

ZHONGTIANin suorakaiteen ja neliön muotoiset teräsputket, jotka valmistetaan pääasiassa kylmätaivutus- ja suurtaajuushitsausprosesseilla, ovat rakenneprofiileja, joilla on erinomainen kokonaisvaltainen suorituskyky. Standardoituja tuotantoprosesseja ja tiukkaa laadunvalvontajärjestelmää hyödyntävät tuotteet tarjoavat laajan valikoiman eritelmiä, erinomaisen jäykkyyden, helpon asennuksen ja korkean kustannustehokkuuden. Kiinassa sijaitseva ZHONGTIAN on kattava toimittaja, joka integroi T&K:n, tuotannon ja myynnin, ja se palvelee maailmanlaajuisia asiakkaita ammattimaisilla tehdasominaisuuksillaan. Sen tuotteita käytetään laajalti rakentamisessa, kunnallistekniikassa, kone-, aurinkosähkö- ja muilla teollisuudenaloilla tarjoten luotettavia materiaaliratkaisuja erilaisiin suunnitteluprojekteihin.

Perusmääritelmät ja tekniset tiedot

1. Tuotemääritelmät

- Neliömäinen putki: Neliön muotoinen poikkileikkaus, jonka kaikki neljä sivua ovat yhtä pitkiä (esim. 20 × 20 mm).

- Suorakaiteen muotoinen putki: suorakaiteen muotoinen poikkileikkaus, jonka sivupituudet ovat epätasaiset (esim. 20 × 30 mm).

- Prosessin luokitus: Kylmätaivutettu korkeataajuinen hitsattu putki (päämarkkinat), saumattomat neliö- ja suorakaiteen muotoiset putket, kuumavalssatut neliö- ja suorakaiteen muotoiset putket.

2. Vakiokokoalue

- Neliömäinen putki: 20 × 20 mm × 500 × 500 mm

- Suorakaiteen muotoinen putki: 30 × 50 mm × 200 × 400 mm

- Seinän paksuus: 0,8 mm～20 mm (paksuseinämäiset putket ≥6 mm)

- Vakiopituus: 6 metriä, 9 metriä, 12 metriä; räätälöityjä pituuksia saatavilla pyynnöstä.

3. Yleisesti käytetyt materiaalit

- Q235B: Yleiskäyttöinen hiiliteräs, sopii rakennusrakenteisiin, erilaisiin tukiin ja suojakaiteisiin.

- Q355B/C/D/E: Matalaseostettu korkealujuus teräs, jota käytetään pääasiassa teräsrakenteiden palkkeissa ja pylväissä, kantavissa kehyksissä ja teollisuuslaitoksissa.

- 20# ja 45# teräs: Soveltuu koneistukseen, holkkeihin, laitekehyksiin jne.

- Galvanoitu teräs: Saatavana kuumasinkittynä ja kylmäsinkittynä versioina, jotka tarjoavat erinomaisen korroosionkestävyyden ja sopivat ulkotiloihin ja aurinkosähkökannattimiin.

4. Toteutetut standardit

- GB/T 6728-2017 kylmämuovatut teräsprofiilit (useimmin käytetyt)

- GB/T 3094 kylmävedetyt erikoismuotoiset teräsputket

- GB/T 17239, GB/T 19418 hitsattujen neliömäisten ja suorakaiteen muotoisten putkien asiaankuuluvat standardit

- Galvanoidut tuotteet: GB/T 13912, GB/T 2518

Tuotantoprosessi

1. Korkeataajuiset hitsatut neliö- ja suorakaiteen muotoiset putket (pääprosessi)

- Raaka-aineet: Kuumavalssattu/kylmävalssattu teräsnauha

- Tuotantovirtaus: Purkaminen → Tasoitus → Leikkaus → Kylmätaivutus pyöreiksi putkiksi → Suurtaajuinen vastushitsaus → Hitsauspalojen poisto → Pyöreiden putkien muuttaminen neliömäisiksi/suorakulmioiksi → Muotoilu ja viimeistely → Mittausleikkaus → Oikaisu → Laaduntarkastus → Pakkaus ja varastointi

- Tuotteen ominaisuudet: Korkea mittatarkkuus, sileä pinta, korkea tuotantotehokkuus ja edullinen hinta.

2. Saumattomat neliö- ja suorakaiteen muotoiset putket

Muotoiltu saumattomista pyöreistä putkista kylmävetämällä ja suulakepuristamalla, ilman hitsaussaumoja putken seinämässä, ja sillä on erinomainen paineenkesto ja yleinen lujuus. Näitä tuotteita käytetään pääasiassa korkeapainelaitteissa, tarkkuuskoneissa ja erityisissä kantavissa rakenteissa, ja ne ovat suhteellisen kalliita.

3. Kuumavalssatut suorakaiteen ja neliön muotoiset teräsputket

Nämä muodostetaan suoraan kuumavalssausprosessilla, jolloin valmistetaan pääasiassa suurikokoisia paksuseinäisiä tuotteita. Teräksellä on korkea lujuus ja alhainen jäännösjännitys, joten se on suositeltava materiaali raskaaseen teräsrakennesuunnitteluun.

Suorituskyvyn perusedut

1. Korkea taivutusjäykkyys ja erinomainen rakenteellinen vakaus

Suuri hitausmomentti, mikä johtaa erinomaiseen taivutus- ja vääntövastukseen. Samalla painolla sen kokonaissuorituskyky on pyöreitä putkia parempi, mikä tekee siitä ihanteellisen palkkien, pylväiden ja yleiskehysten kanssa.

2. Säännöllinen poikkileikkaus ja yksinkertainen asennus

Putki on suora ja siinä on terävät reunat, mikä mahdollistaa helpon hitsauksen ja pultauksen ja mukautuu modulaarisiin rakennusmenetelmiin.

3.Suuri tilankäyttö

Kulmarakenne mahdollistaa tiiviin asennuksen seiniä ja pylväitä vasten, jolloin tuloksena on kompakti ja esteettisesti miellyttävä layout, joka säästää tehokkaasti tilaa.

4. Erinomainen pinnan laatu ja korroosionkestävyys

Soveltuu maalaukseen, galvanointiin ja jauhemaalaukseen, sitä voidaan käyttää pitkiä aikoja ulkona ja kosteissa ympäristöissä.

5. Täydelliset tekniset tiedot ja vahva monipuolisuus

Tuotevalikoima kattaa kaiken kevyistä koristeputkista raskaisiin kantaviin putkiin, ja sillä voidaan korvata kulmaterästä, kanavaterästä ja tavallisia pyöreitä putkia, mikä pienentää kokonaiskäyttökustannuksia.

Sovellusalueet

1. Rakennuksen teräsrakenteet: tehdaspalkit ja -pilarit, teräsrungot, pylväät, kattoorret, verhoseinäpalkit

2. Kunnallistekniikka: Tiesuojakaiteet, katuvalopylväät, liikennetuet, siltojen kaiteet, kunnalliset tukituet

3. Koneiden valmistus: Laitteiden rungot, laitteiden jalustat, työpöydät, kuljettimien tuet, laatikkorakenteet

4. Aurinkosähkö ja uusi energia: aurinkosähkökannattimet, energian varastointikaappien rungot, tuulivoimaa tukevat rakenneosat

5. Sisustustekniikka: verhoseinien rakentaminen, sisä- ja ulkoseinät, koristeelliset esittelytelineet, varastotelineet

6. Autoteollisuus ja logistiikka: ajoneuvojen rungot, autojen alustan osat, konttirakenteet

7. Maatalous ja kasvihuoneet: Kasvihuoneen rungot, kasvihuoneen tukirakenteet

Käytännön sovellustapaukset

Tapaustutkimus: Laajamittainen aurinkosähkövoimalaitosprojekti Luoteis-Kiinassa

50 MW:n aurinkosähkövoimala Gansun maakunnassa käytti Zhongtian Q355B kuumasinkittyä suorakaiteen muotoista letkua (120 × 80 × 4 mm) aurinkosähkötukijärjestelmän rakentamiseen.

- Hankkeen haasteet: Paikallisella alueella on voimakkaita tuulia ja äärimmäisiä lämpötilavaihteluita, mikä edellyttää tukirakenteelta poikkeuksellista rakenteellista vakautta ja korroosionkestävyyttä.

- Ratkaisu: Suorakaiteen ja neliön muotoisten teräsputkien galvanoidun kerroksen paksuus on 550 grammaa neliömetriä kohti, mikä tarjoaa erinomaisen korroosiosuojan. Luja Q355B-materiaali kestää jopa 25 metrin tuulikuorman sekunnissa ja suorakaiteen muotoinen poikkileikkaus mahdollistaa aurinkosähköpaneelien järkevämmän järjestelyn ja tehokkaamman tilankäytön.

- Hankkeen tulokset: Projekti valmistui onnistuneesti vuonna 2025, eikä koko prosessissa ollut laatuongelmia. Tukirakenne pysyi vakaana äärimmäisissäkin sääolosuhteissa ja perinteisiin kulmateräsratkaisuihin verrattuna myöhemmät ylläpitokustannukset pienenivät 30 %.

Laaduntarkastusstandardit:

1. Ulkoasun tarkastus: Pinnalla ei saa olla halkeamia, taitoksia ja ilmeisiä kolhuja; putkien reunojen ja kulmien tulee olla selkeitä ja säännöllisiä.

2. Mittatarkastus: Tarkista sivun pituus, seinämän paksuus, pystysuuntaisuus, suoruus ja vääntö.

3. Mekaanisen suorituskyvyn testaus: Suorita veto-, taivutus-, tasoitus- ja iskutestit materiaalivaatimusten mukaisesti.

4. Hitsauksen tarkastus: Korkeataajuisissa hitsatuissa putkissa on oltava ehjät hitsit, joissa ei saa olla halkeamia ja epätäydellisiä hitsejä.

5. Galvanoidun pinnoitteen tarkastus: Sinkittyjen putkien osalta tarkasta pinnoitteen paksuus ja tarttuvuus ja suorita suolasuihkutesti.

Tuoteluokitus

1. Materiaalin mukaan: tavallinen hiiliteräs, matalaseostettu korkealujuus teräs, galvanoitu teräsputki, ruostumaton teräsputki

2. Seinän paksuuden mukaan: Ohutseinämäinen putki (≤3 mm), keskisuuriseinäinen putki, paksuseinämäinen putki (≥6 mm)

3. Pintakäsittelyn mukaan: musta putki (paljas putki), kuumasinkitty putki, kylmäsinkitty putki, maalattu putki, jauhemaalattu putki

4. Valmistusprosessin mukaan: suurtaajuushitsattu putki, saumaton putki, kuumavalssattu putki

Samankaltaisten tuotteiden vertailu

1. Suorakulmainen ja neliöputki VS pyöreä putki

- Suorakaiteen muotoinen ja neliömäinen putki: korkea taivutusjäykkyys, kätevä asennus, korkea tilankäyttö

- Pyöreä putki: Erinomainen vääntökyky, sopii paremmin nesteen kuljetukseen, matalampi tuulenvastus

2. Suorakaiteen muotoinen ja neliöputki VS Channel Steel / kulmateräs

- Suorakaiteen muotoinen ja neliömäinen putki: suljettu poikkileikkaus, korkea jäykkyys, vahva vääntövastus, ei helposti muotoutuva, siisti ja kaunis ulkonäkö

- Kanavateräs / Kulmateräs: Avoin poikkileikkaus, heikompi yleinen jäykkyys, helppo vääntyä ja muotoilla, huono ruosteenkestävyys

FAQ

Q1: Mitä ovat suorakulmainen ja neliöteräs? Putki?

V: Neliömäiset ja suorakaiteen muotoiset teräsputket ovat onttoja teräsmateriaaleja, joiden poikkileikkaus on neliön tai suorakaiteen muotoinen, ja ne tunnetaan myös neliöputkina tai suorakaiteen muotoisina putkina. Tuotteet valmistetaan pääosin kylmätaivutus- ja suurtaajuushitsausprosesseilla, mutta saatavilla on myös saumattomia ja kuumavalssattuja lajikkeita. Niitä käytetään laajalti rakennerakentamisessa, tukien valmistuksessa, teknisessä kantavuudessa ja sisustuksessa.

Q2: Mitä eroa on neliömäisten ja suorakaiteen muotoisten putkien välillä?

V: Neliömäisillä putkilla on neljä samanpituista sivua (esim. 100 × 100 mm), mikä johtaa tasaiseen jännitysjakaumaan kaikkiin suuntiin; Suorakaiteen muotoisilla putkilla on epätasaiset sivupituudet (esim. 100 × 50 mm), mikä mahdollistaa joustavan valinnan jännityssuunnan ja sopeutuvuuden erilaisiin kantovaatimuksiin.

Q3: Kuinka erottaa ohutseinäiset, keskiseinäiset ja paksuseinäiset putket?

V: Alan standardiluokitus on seuraava:

- Ohutseinäiset putket: Seinämän paksuus ≤ 3 mm, käytetään enimmäkseen koristeellisiin malleihin ja kevyisiin tukiin.

- Keskiseinämäiset putket: Seinämäpaksuus 3–6 mm, käytetään yleisiin rakennesovelluksiin.

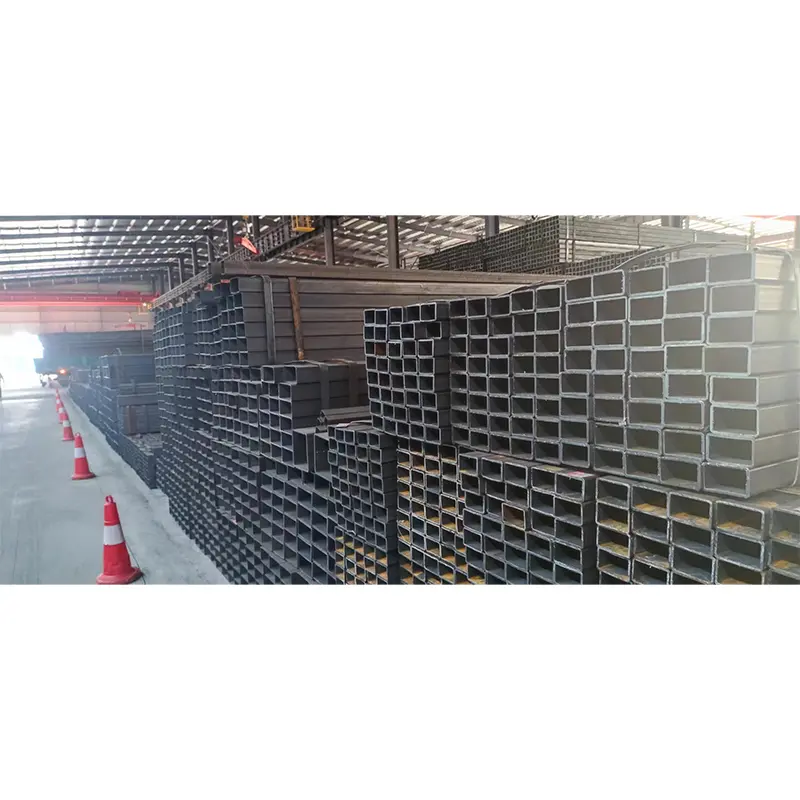

- Paksuseinämäiset putket: Seinämän paksuus ≥ 6 mm, soveltuvat kantaviin palkkeihin ja pilareihin sekä raskaisiin tukirakenteisiin.
