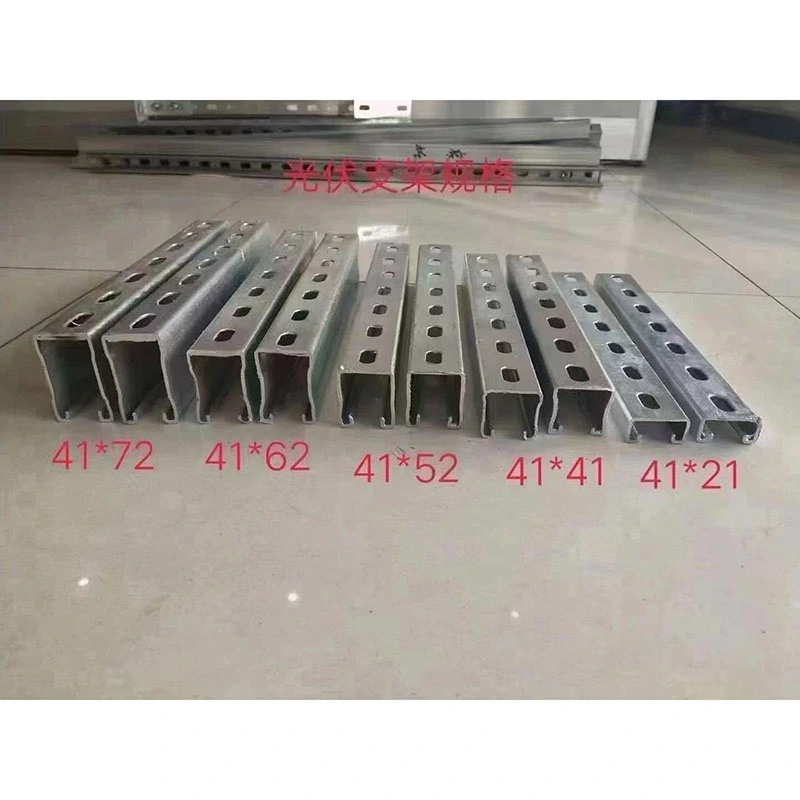

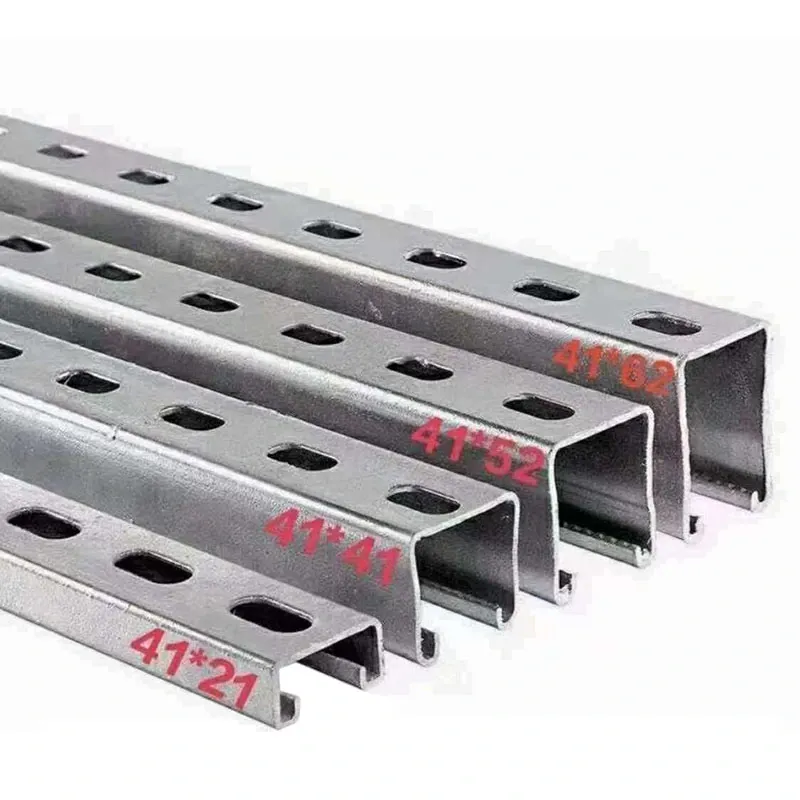

Kuumasinkitty U-kanavainen terästuki

ZHONGTIANin kuumasinkitty U-kanavainen terästuki on suunniteltu pitkäaikaisiin aurinkosähköasennussovelluksiin. Valmistettu kuumavalssatusta U-kanavateräksestä Q235B tai Q355B ja galvanoitu GB/T 13912:n mukaisesti, siinä yhdistyvät korroosionkestävyys, rakenteellinen lujuus, säädettävä asennus ja tehdasräätälöinti. Se soveltuu maahan asennettaville aurinkotiloille, maatalouden aurinkosähköille, kalastussähköille, kattojärjestelmille ja aurinkoautokatoksille.

Korroosiosuojaus

Kuumasinkitys

Kuumasinkitty U-kanavainen terästuki käyttää kuumasinkittyä pinnoitetta, joka muodostaa sinkki-rautaseoskerroksen teräsalustan kanssa. Pinnoite antaa vahvan tarttuvuuden ja katodisuojan pieniä pintavaurioita vastaan.

Toimitetut tiedot osoittavat yli 500 tunnin suolaruiskutuksen kestävyyden ja pitkäaikaisen suojan rannikko-, suola-alkali-, happosateessa ja kosteissa ympäristöissä. Sopivissa olosuhteissa käyttöikä voi olla noin 25 vuotta, kun korroosion huoltoa on vähemmän.

Käsittelyn kestävyys

Galvanoidut komponentit tukevat tehdasleikkausta, taivutusta, lävistystä ja muuta käsittelyä ilman, että suojapinnoite irtoaa helposti. Esikäsittely vähentää paikan päällä tehtäviä muutoksia ja toissijaisen korroosionestokäsittelyn tarvetta.

Rakenteellinen suorituskyky

Teräsmateriaalit

Kuumavalssattua U-kanavaterästä Q235B ja Q355B on saatavana projektin kuormitusvaatimusten mukaan. U-muotoinen profiili tarjoaa hyvän taivutus- ja vääntökestävyyden aurinkosähköisille tukirakenteille.

Kuormituskapasiteetti

Rakenne voidaan suunnitella voimakkaalle tuulelle, raskaalle lumelle ja muille ympäristökuormituksille. Toimitetut tiedot osoittavat, että yksipylväinen kantavuus on jopa 1,5 tonnia tietyissä olosuhteissa.

Lämpötila-alue

Toimitettu toiminta-alue on noin -40°C - 120°C. Varsinaisessa rakennesuunnittelussa tulee ottaa huomioon paikallinen lämpötila, tuuli, lumi, perustus ja asennusolosuhteet.

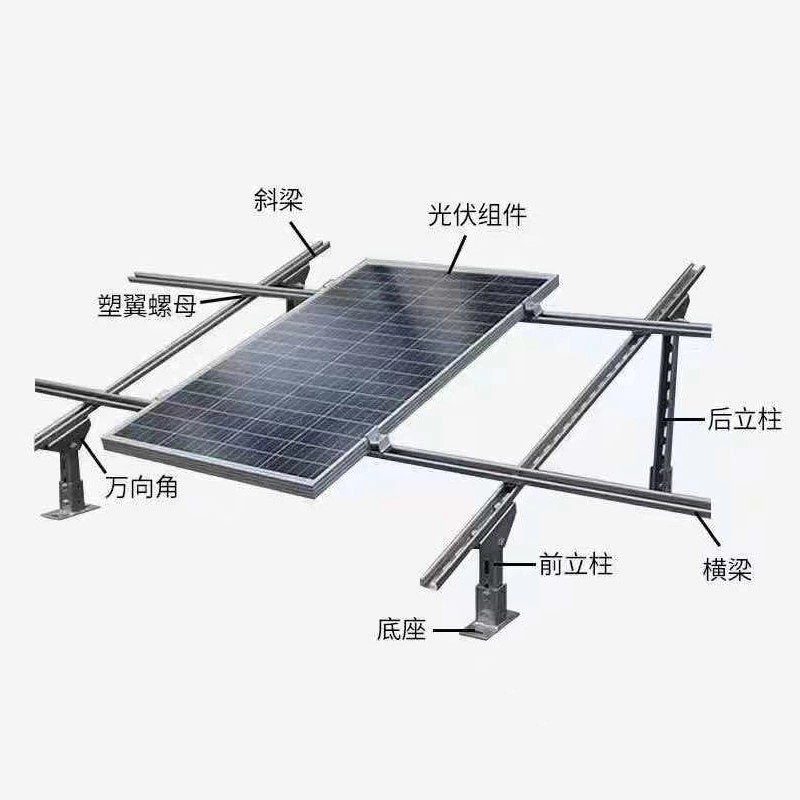

Säädettävä asennus

Kallistuksen säätö

Järjestelmä tukee useita kallistusasentoja 10° - 60°, jolloin asennuskulmaa voidaan säätää projektin sijainnin ja aurinkoolosuhteiden mukaan. Toimitetut projektitiedot osoittavat, että optimoidut kulmat voivat mahdollisesti parantaa vuotuista tuotantoa 5–8 % paikan olosuhteista riippuen.

Moduulien yhteensopivuus

U-kanavainen liukurakenne tukee erilaisia ​​aurinkosähkömoduuliasetteluja ja sitä voidaan käyttää sekä yksi- että bifacial-moduulien kanssa. Moduuliväliä ja asennusasentoa voidaan säätää asennuksen aikana.

Maaston mukauttaminen

Modulaarinen rakenne sopii tasaiselle maalle, kaltevalle maastolle, maatalouden aurinkosähköille, kalastukselle ja muille kohteille, joilla on vaihtelevat korkeus- tai perustusolosuhteet.

Asennusmenetelmä

Pultti kokoonpano

Kuumasinkitty U-kanavainen terästukikannatin käyttää standardoituja rei'itettyjä reikiä ja ruostumattomasta teräksestä valmistettuja kiinnikkeitä pulttiliitosasennukseen. Tämä vähentää paikan päällä tapahtuvaa hitsausta ja yksinkertaistaa kokoamista.

Sopivissa projektiolosuhteissa standardoitu asennusmenetelmä voi lyhentää rakennusaikaa yli 30 %.

Tehdasesikäsittely

ZHONGTIAN voi suorittaa leikkauksen, lävistyksen, taivutuksen ja valitut esikokoonpanotoiminnot ennen toimitusta. Tämä auttaa vähentämään paikan päällä tapahtuvaa valmistusta ja parantaa asennuksen tehokkuutta.

Projektihakemukset

Maahan asennettu PV

Yksipylväiset ja kaksipylväiset konfiguraatiot voidaan valita moduulikoon, perustusvälin, tuulikuorman ja lumikuorman mukaan.

Maatalous ja kalastus PV

Korotetut rakenteet voivat tarjota tarvittavan tilan maataloustoiminnalle tai vesipohjaisille aurinkosähköprojekteille säilyttäen samalla rakenteellisen vakauden.

Katto ja autokatos PV

Kevyet kattorakenteet ja integroidut aurinkokatoskokoonpanot voidaan räätälöidä kattoolosuhteiden, pysäköintiasetelmien, moduulien mittojen ja rakenteellisten vaatimusten mukaan.

Elinkaarikustannukset

Pienempi huolto

Kuumasinkitys vähentää säännöllisen ruosteenpoiston ja uudelleenmaalauksen tarvetta kylmäsinkittyihin perusrakenteisiin verrattuna. Tämä voi vähentää suurten aurinkoprojektien pitkäaikaista huoltotyötä.

Pitkän aikavälin kustannukset

Vaikka alkuperäiset ostokustannukset voivat olla korkeammat kuin yksinkertaiset kylmäsinkityt tuotteet, toimitettu kustannusarvio osoittaa, että elinkaarikustannuksia voidaan alentaa soveltuvissa olosuhteissa yli 30 % alhaisempien huolto- ja vaihtotarpeiden vuoksi.

Integroidut hankinnat

Täydelliset komponentit

ZHONGTIAN voi toimittaa U-kanavan terästä, C-kanavaista terästä, hiottuja paaluja, puristimia, painekappaleita ja ruostumattomasta teräksestä valmistettuja kiinnikkeitä integroituna hankintapaketina.

Projektin tarjonta

Paketoitu hankinta auttaa EPC-urakoitsijoita ja aurinkosähköintegraattoreita vähentämään toimittajien koordinointia, logistiikkaa, tarkastusta ja tilausten hallintaa.

Mukautettu käsittely

Mukautetut pituudet

Kuumasinkitty U-kanavainen terästuki tukee mukautettuja pituuksia projektipiirustusten ja asennusvaatimusten mukaan.

Mukautetut reiät

Tehdaslävistys ja asemointi voidaan säätää vastaamaan tiettyjä puristimia, kannakkeita, kiskoja ja liitososia.

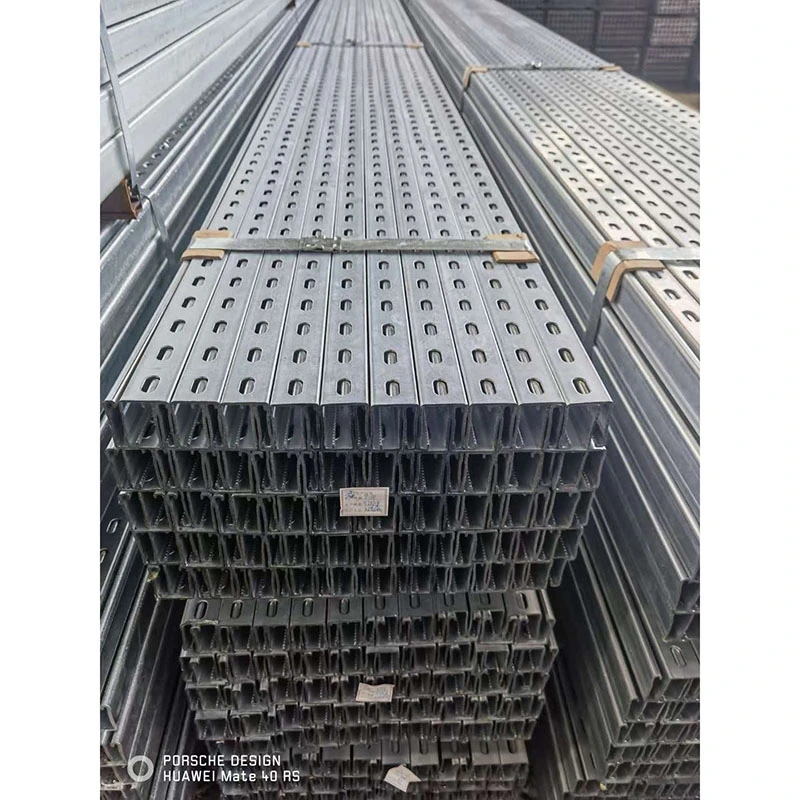

Pre-Cut toimitus

Komponentit voidaan leikata ja pakata valmiiksi projektin osien mukaan, mikä vähentää paikan päällä tapahtuvaa leikkausta ja yksinkertaistaa asennusta.

Usein kysytyt kysymykset

Mitä teräslajeja on saatavilla?

Q235B ja Q355B kuumavalssattua U-kanavaterästä on saatavana. Valinta riippuu projektin kuormituksesta ja rakennelaskelmista.

Mitä galvanointistandardia käytetään?

Tuote noudattaa GB/T 13912 kuumasinkittyjen terästuotteiden vaatimuksia.

Voiko sitä käyttää rannikkoalueilla?

Kyllä. Galvanoitu pinnoite soveltuu ulkokäyttöön korroosiosuojaukseen, mukaan lukien rannikko- ja kosteat ympäristöt, kun pinnoitteen erittely on valittu oikein.

Mikä on kulma-alue?

Vakiosäätöalue on 10° - 60 % lopullisesta rakennekokoonpanosta riippuen.

Tarvitaanko hitsaus paikan päällä?

Ei. Päärakenteessa käytetään standardoituja reikiä ja pulttiliitoksia, mikä vähentää paikan päällä tehtävän hitsauksen tarvetta.

Voiko räätälöityjä pituuksia toimittaa?

Kyllä. ZHONGTIAN tukee räätälöityjä pituuksia, lävistystä, taivutusta, leikkausta ja muuta tehdaskäsittelyä projektin vaatimusten mukaisesti.
