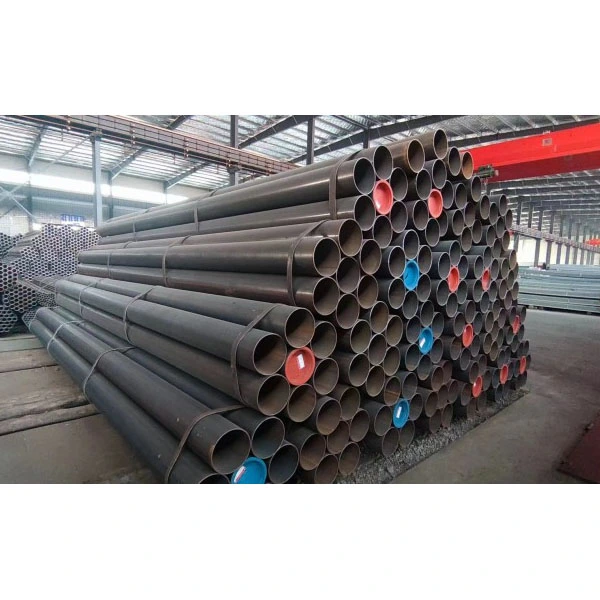

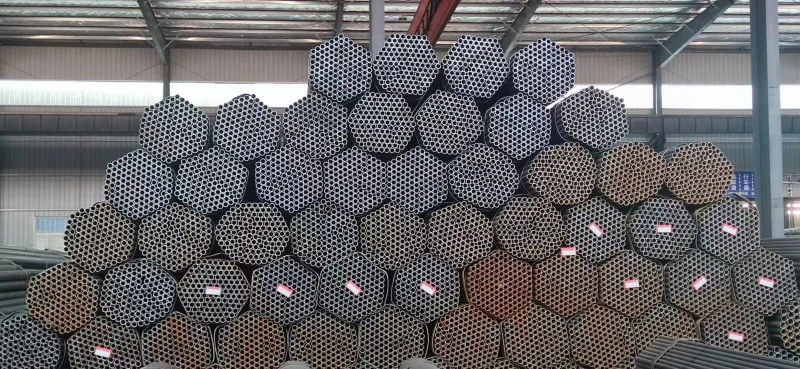

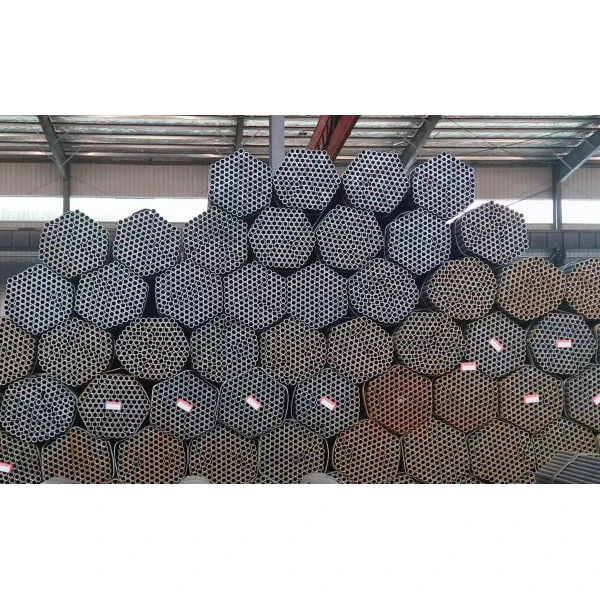

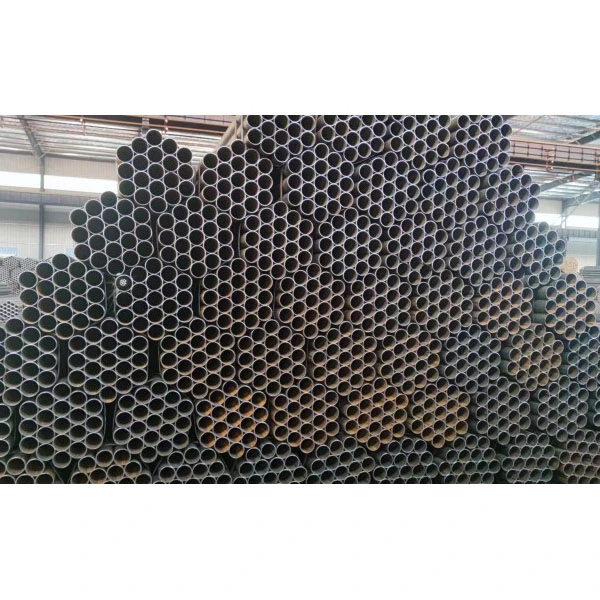

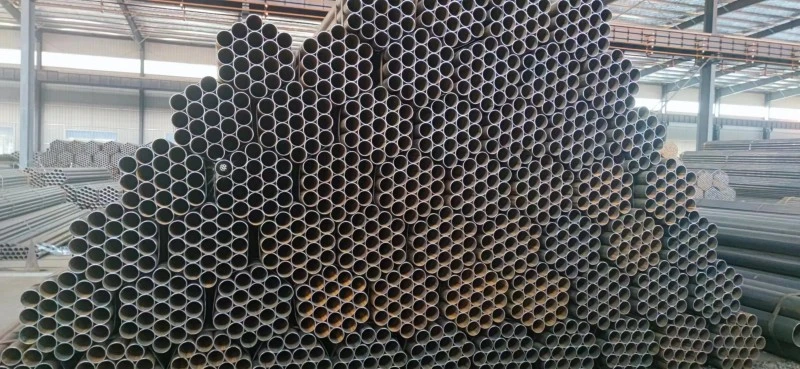

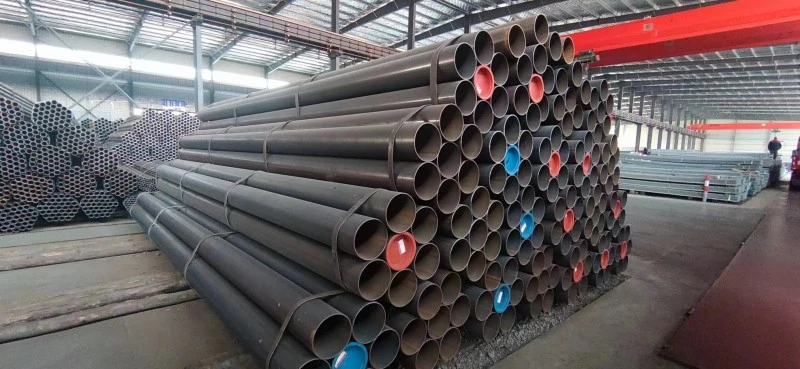

Ohutseinäinen pitkittäinen hitsattu teräsputki

Zhongtian Thin Wall pitkittäishitsattu teräsputki on kevyt teräsputki, joka on valmistettu nauhateräksestä tai teräslevystä pohjamateriaalina, valssattu ja sitten hitsattu yhtä pitkittäistä hitsausta pitkin.

- Seinämän paksuus: 1,0-6 mm

- Ulkohalkaisija: Φ20–Φ610 mm (yleiset tiedot Φ33–Φ426 mm)

- Vakiopituus: 6 metriä, 12 metriä, saatavana myös mukautettuja pituuksia

- Ydinprosessi: Korkeataajuinen vastushitsaus (ERW/HFW)

- Standardit: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Yleiset materiaalit ja mekaaniset ominaisuudet

Ohutseinäinen pitkittäinen hitsattu teräsputki on valmistettu korkealaatuisesta hiiliteräksestä, mikä tasapainottaa rakenteellisen lujuuden ja käsittelyn suorituskyvyn:

1 Q195: myötölujuus ≥ 195 MPa, sopii telineisiin, suojakaiteisiin ja matalapaineisiin vesiputkiin

2 Q215A/B: myötölujuus ≥ 215 MPa, käytetään pääasiassa nesteiden kuljetukseen ja yleisiin rakenneputkiin

3 Q235B: myötölujuus ≥ 235 MPa MPa, monipuolisin, laajalti käytetty rakentamisessa, vesihuollossa ja viemäröinnissä sekä kaasunsiirtosovelluksissa.

4 Q355B: Myötölujuus ≥ 355 MPa, soveltuu kantavien rakenteiden ja mekaanisten laitteiden valmistukseen.

Tuotantoprosessi

Ammattimaisena valmistajana Zhongtian ottaa käyttöön täysin automatisoidun tarkkuustuotantoprosessin:

1. Kelaaminen → Tasoitus → Reunojen leikkaus

2. Muovausprosessi: Varustettu 7–9 kaltevuusrullasarjalla, jotka rullaavat ja muotoutuvat asteittain jännityksen keskittymisongelmien välttämiseksi.

3. Korkeataajuinen hitsaus: Työtaajuus 100–500 kHz, putken aihion reuna kuumennetaan välittömästi 1300–1500 ℃:een sulamisen saavuttamiseksi, ja sitten metallurginen sidos suoritetaan ekstruusioteloilla. Hitsaus ei vaadi täytemetallia.

4. Hitsauspalojen poisto → Keskitaajuinen hehkutus jännityksen lievittämiseksi → Mitoitus ja oikaisu

5. Leikkaus pituuteen → Suorituskyvyn testaus → Korroosionestokäsittely → Valmiiden tuotteiden pakkaus

- Hitsausnopeus: 20-30 m/min, jopa 60 m/min

- Hitsauksen lujuus: Vähintään 90 % perusmateriaalin lujuudesta

- Mittatoleranssit: Ulkohalkaisijavirhe ±0,5 mm, seinämän paksuuden tasaisuus ≥98 %

Keskeiset edut

1. Kevyt ja taloudellinen: 20–30 % kevyempi kuin samojen eritelmien mukaiset saumattomat teräsputket, mikä vähentää kokonaiskustannuksia 15–25 %.

2. Tarkat mitat: Sileä putken pinta, tiukka toleranssivalvonta, erinomainen kylmätaivutus- ja hitsaussuorituskyky sekä kätevä asennus.

3. Korkea tuotantokapasiteetti: Nopea hitsausnopeus, joka perustuu tehtaan laajamittaiseen tuotantokapasiteettiin, mikä mahdollistaa nopean ja suuren toimitusmäärän.

4. Vakaat hitsit: Yksinkertainen jännityksen jakautuminen yhdessä suorassa saumassa, vähemmän altis jännityksen päällekkäisyydelle, mikä johtaa parempaan väsymiskestävyyteen.

Laadunvalvontajärjestelmä

Tiukka testaus koko prosessin ajan tuoteturvallisuuden varmistamiseksi:

- Täysi hydrostaattinen testi: koepaine 2,5 MPa, paineen pito 1 minuutin ajan ilman vuotoa

- Tuhoamaton testaus: Pyörrevirtatestaus ja ultraäänitestauksen kattavuus

- Mekaaninen testaus: Useiden testien suorittaminen, mukaan lukien litistys-, leikkaus- ja vetokokeet

- Täysi jäljitettävyys: Säilytetään materiaaliraportit, uunin eränumerot ja erätuotantotietueet.

Pääsovellusalueet

Ohutseinäiset pitkittäishitsatut teräsputket soveltuvat erilaisiin matalapaineisiin nesteiden kuljetukseen ja kevyisiin rakennesovelluksiin:

1. Rakentaminen: Teräsrakenteiden palkit ja pylväät, telineet, verhoseinien tuet, kaiteet

2. Kunnallinen suunnittelu: vesi- ja viemäriputket, matalapainekaasun siirto, sprinkleriputket

3. Maatalous ja vesihuolto: kasteluputket, syvän kaivon pumppuputket, vedenkäsittelyputket

4. Koneet ja kevytteollisuus: kuljetinrullat, moottorikotelot, huonekalujen putket, kuntolaitteet

5. Virta ja tiedonsiirto: Kaapelin suojaputket, suojaputket, kaapelihyllyjen tuet

Reaalimaailman sovellustapaus

Suuri kaupallinen kompleksiprojekti Shanghaissa (2024)

Projektin vaatimukset: Osta 12 000 metriä Φ48×3,0 mm Q235B-putkea käytettäväksi teline- ja verhoseinän tukiputkina GB/T 3091 standardin mukaisesti. Putkien tulee olla kevyitä, mittatarkkoja ja kuumasinkittyjä korroosiosuojauksen vuoksi.

Zhongtian-ratkaisu: Korkeataajuisen vastushitsaustekniikan käyttäminen ohutseinäisten pitkittäisten hitsattujen teräsputkien valmistukseen, joiden sinkkipinnoitteen paksuus on vähintään 30 mikrometriä.

Sovellustehosteet

1. Saumattomiin teräsputkiin verrattuna kokonaishankintakustannukset pienenevät 22 %;

2. Ulkohalkaisijan toleranssia valvotaan ±0,3 mm:n sisällä, mikä johtaa nollaan vaatimustenvastaisia ​​tuotteita paikan päällä tapahtuvan hyväksynnän aikana;

3. Standardoidut putkenpäät parantavat asennuksen tehokkuutta 30 %;

4. Viiden vuoden aikana käyttöönoton jälkeen putkissa ei ole näkynyt merkkejä ruosteesta, muodonmuutoksista tai hitsausvaurioista.

FAQ

Q1: Mitä painetta Zhongtianin ohutseinäiset suorasaumaiset hitsatut teräsputket kestävät?

V: Tämä tuote on suunniteltu paineille ≤ 2,5 MPa ja se täyttää vesihuollon, kaasun, paineilman ja tavanomaisten rakenteellisten sovellusten tarpeet. Sitä ei suositella korkeapainesovelluksiin tai yli 450 ℃ lämpötiloihin.

Q2: Kuinka Zhongtian varmistaa hitsin laadun ja luotettavuuden?

V: Käytämme suurtaajuista vastushitsausta ja valvomme tiukasti kaikkia prosessiparametreja, jolloin saavutetaan yli 90 % perusmateriaalista hitsauslujuus. Kaikille valmiille tuotteille tehdään 100 % hydrostaattinen testaus sekä pyörrevirta- ja ultraäänitestaus, ja vain läpäisevät tuotteet toimitetaan.

Q3: Mitkä ovat tuotteidemme normaalit toimitusajat ja räätälöintipalvelut?

V: 6 metrin ja 12 metrin vakiomääritteillä toimitusaika on 7-10 päivää. Mukautettuja pituuksia 1-18 metriä on saatavilla pyynnöstä. Tarjoamme myös kuumasinkitystä, epoksipinnoitusta korroosiosuojaukseen ja putken päiden käsittelypalveluita, kuten viistetystä, kierteitystä ja laippojen valmistusta. Otamme vastaan ​​pieniä koetilauksia ja suuria joukkotilauksia.
